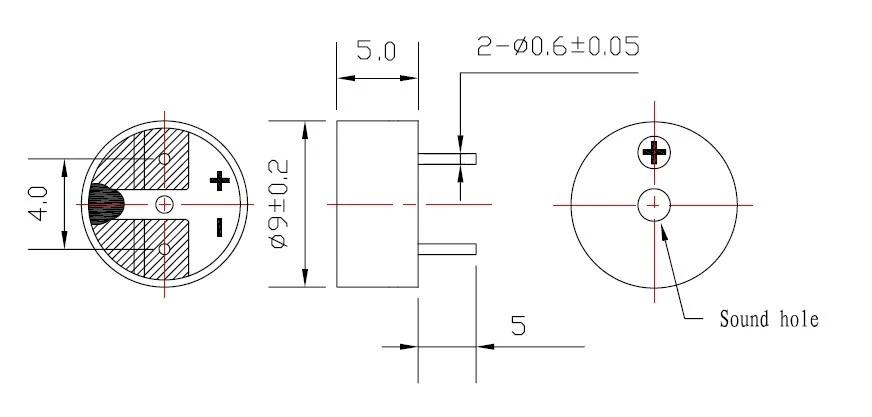

9 × 5 mm doorvoergatpakket voor directe PCB-montage
2700 Hz resonantiefrequentie voor tonale uitvoer met externe blokgolfaandrijving
Spoelimpedantie van 16 Ω voor drivercircuits van 3V-klasse
Min. 85 dB geluidsdruk op 10 cm onder 3Vo‑p, 2700 Hz, 50% inschakelduur
3–7Vo-p bedrijfsspanningsbereik
Zwarte PPO-behuizing geschikt voor gebruik van -20 ℃ tot +70 ℃

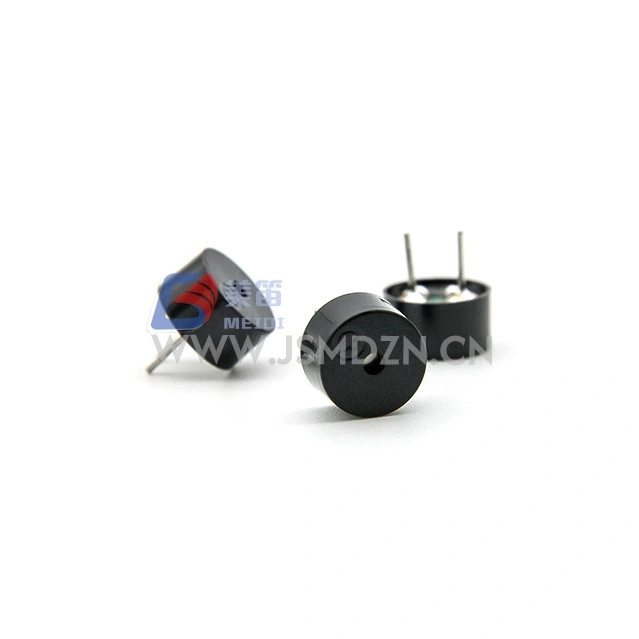

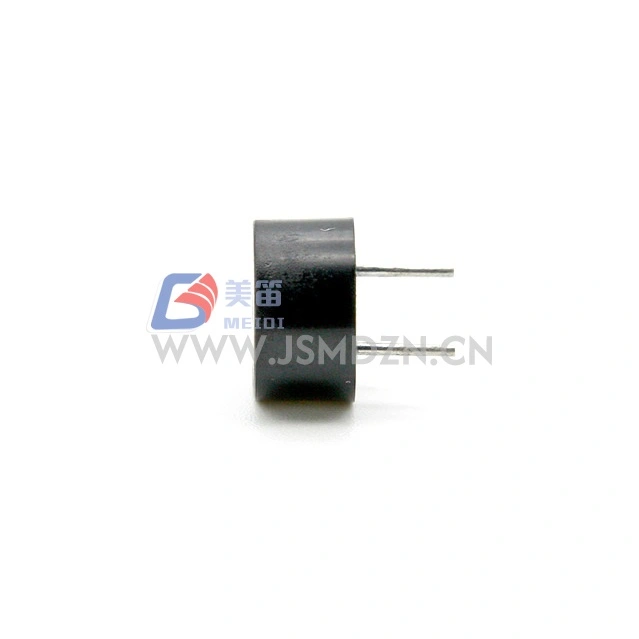

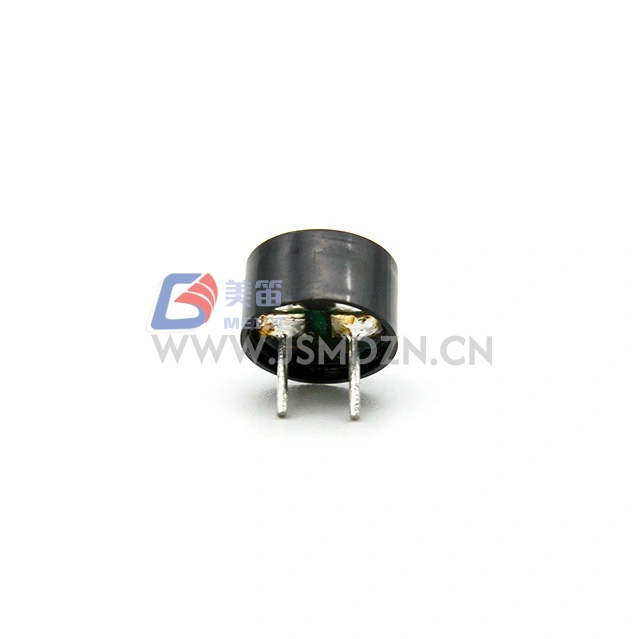

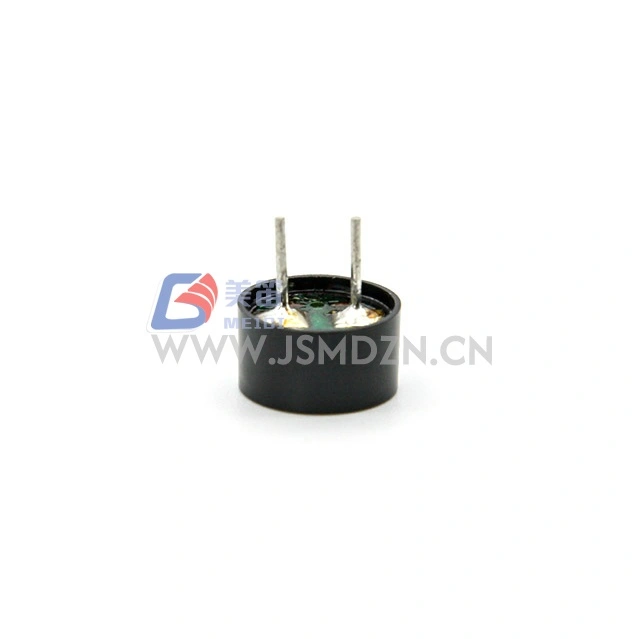

De MEIDI HN-9050 9x5 mm elektromagnetische passieve zoemer met doorgaand gat is een elektromagnetische passieve zoemer met doorgaand gat die een extern blokgolf- of PWM-aandrijfsignaal vereist om geluid te genereren. Met een nominale spanning van 3Vo-p en een werkbereik van 3-7Vo-p biedt hij plaats aan 3V-logica en gebufferde drivertrappen die vaak worden gebruikt in industriële apparatuur. De spoel van 16 Ω en de resonantiefrequentie van 2700 Hz bieden een gedefinieerde akoestische referentie voor alarm- en statusfeedback-ontwerpen. Als passief apparaat maakt de HN-9050 frequentie- en toonregeling mogelijk via het externe aandrijfsignaal, waardoor flexibele geluidsgeneratie voor uiteenlopende toepassingen wordt ondersteund.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | — |
| Nominale spanning | 3Vo‑p | Resonante frequentiereferentie |
| Bedrijfsspanning | 3–7Vo‑p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2700 Hz, 50% inschakelduur, 3V-p blokgolf |

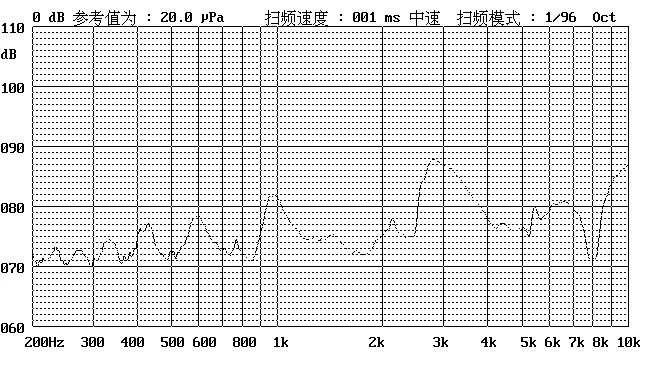

| Geluidsdrukniveau | Min. 85dB | Bij 2700 Hz, 50% inschakelduur, 3Vo‑p, 10 cm |
| Spoel weerstand | 16 ± 4Ω | Bij 25℃, gelijkstroom |
| Resonante frequentie | 2700 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | — |
| Opslagtemperatuur | -30℃ ~ +80℃ | — |
| Netto gewicht | Ongeveer. 1,5 g | — |
| Behuizingsmateriaal | Zwarte PPO | — |
| Milieubescherming | RoHS | — |
Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860–1060 hPa
Through-hole PCB-assemblages in industriële besturingseenheden voor status- en foutwaarschuwingen
Alarm- en beveiligingsmodules aangedreven door externe blokgolfbronnen
Huishoudelijke en commerciële apparaten met conventionele PCB-indelingen
Kantoorapparatuur en verkoopautomaten voor getimede geluidssignalen
Meet- en instrumentatieapparaten die toonfeedback vereisen
Communicatie-infrastructuur voor onderhoud en alarmindicatie
| Ontwerpvereiste | HN‑9050 Voordeel |
| Akoestische output in through-hole-formaat | Min. 85dB SPL in een pakket van 9 × 5 mm |
| 3V-systeemcompatibiliteit | 3Vo-p-classificatie met 3-7Vo-p-werkbereik |
| Handmatige en geautomatiseerde montage | Through-hole-kabels voor hand- en golfsolderen |
| Tolerantie voor variatie in aanbod | 7Vo-p maximale bedrijfsspanning |
| Thermische stabiliteit | PPO-behuizing van -20℃ tot +70℃ |
MEIDI vervaardigt de HN-9050 onder gecontroleerde productieprocessen, inclusief inspectie van binnenkomend materiaal, verificatie van de spoelweerstand en akoestische tests per productiepartij. Elke partij wordt onderworpen aan betrouwbaarheidstests die betrekking hebben op de levensduur, hoge/lage temperatuur, vochtigheid, thermische schokken, vallen en trillingen. Na elk van deze tests moet het product voldoen aan de acceptatiecriteria zonder functionele achteruitgang die verder gaat dan de gespecificeerde geluidsdruktolerantie.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur alvorens te testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties kunnen beïnvloeden.
1. Welk aandrijfsignaal is vereist voor de HN‑9050?

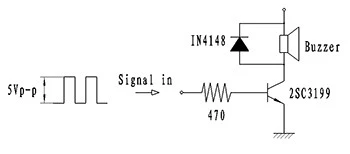

De HN‑9050 is een passieve zoemer en vereist een extern blokgolf- of PWM-signaal. Een blokgolf van 2700 Hz, 50% inschakelduur bij 3Vo-p produceert de nominale Min. 85 dB output op 10 cm. Neem contact op met MEIDI voor opmerkingen over de toepassing van aandrijfcircuits.
2. Kan deze zoemer werken op andere spanningen dan 3Vo-p?
Ja. Het bedrijfsspanningsbereik is 3–7Vo‑p. Geluidsdrukschalen met aandrijfspanning; de nominale SPL is gespecificeerd op 3Vo-p. Neem voor spanningen buiten dit bereik contact op met MEIDI voor verificatie.
3. Welke invloed heeft de spoelweerstand van 16Ω op het ontwerp van de driver?
De spoel van 16 Ω verbruikt maximaal 80 mA bij 3Vo‑p. Controleer of uw drivertrap deze stroom kan leveren met voldoende verzadigingsspanning en warmteafvoer.
4. Welke soldeermethoden zijn compatibel met de PPO-behuizing?
De doorvoeropeningen ondersteunen standaard handmatig solderen en golfsolderen. Vermijd langdurige thermische blootstelling boven de nominale temperatuur van de behuizing. Neem contact op met MEIDI voor aanbevolen soldeerprofielen.
5. Is de HN-9050 pin-compatibel met andere 9 mm doorlopende zoemers?
Neem contact op met MEIDI voor de mechanische tekening en het aanbevolen gatenpatroon om de footprint-compatibiliteit met uw PCB te verifiëren.
Neem contact op met MEIDI voor technische gegevensbladen, opmerkingen over aandrijfcircuits, betrouwbaarheidstestrapporten of OEM-aanpassingen van de HN-9050. Ons team ondersteunt evaluatie-eenheden en applicatie-engineering voor de integratie van zoemers door gaten.
