9 mm x 4,5 mm opbouwpakket
2700 Hz resonantiefrequentie met externe blokgolfaandrijving
Spoelimpedantie van 16Ω
Min. 85dB geluidsdruk bij aandrijving op 3Vo-p, 2700Hz, 50% inschakelduur
2-4Vo-p-werkbereik
Zwarte Noryl-behuizing

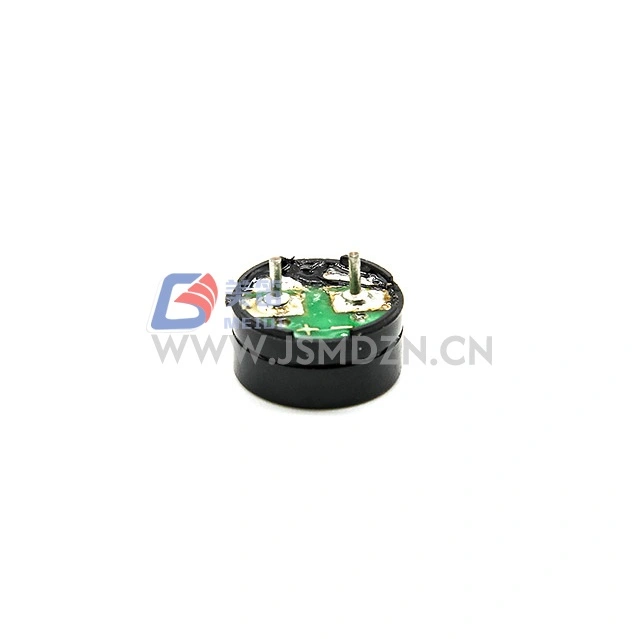

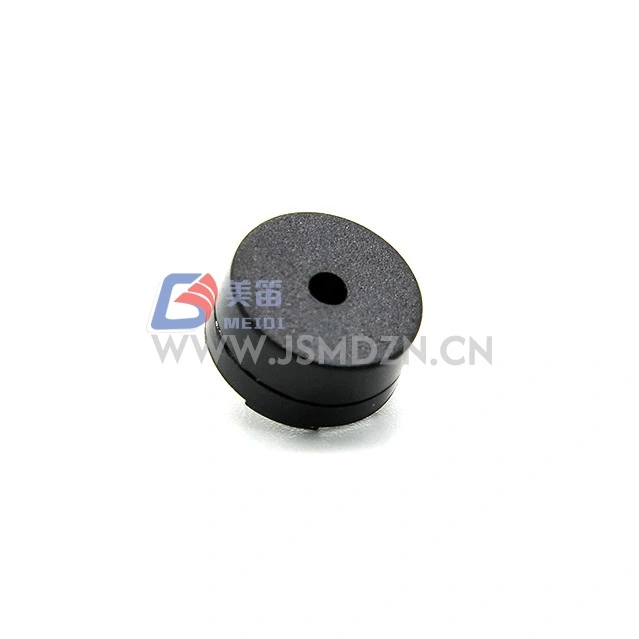

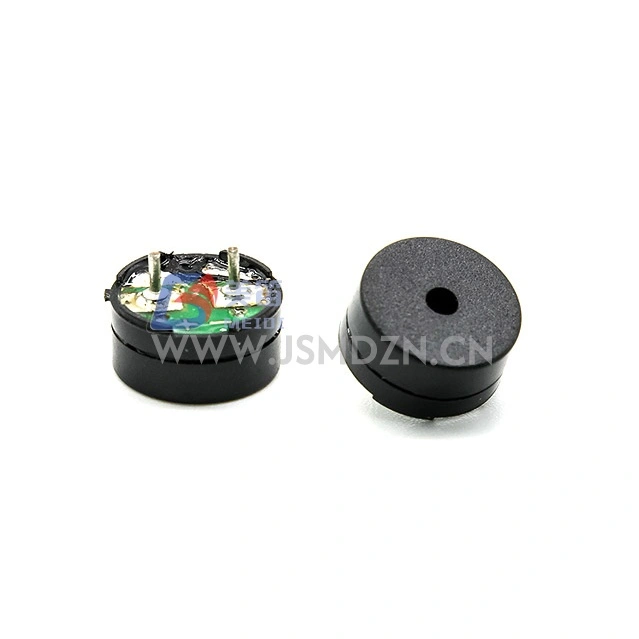

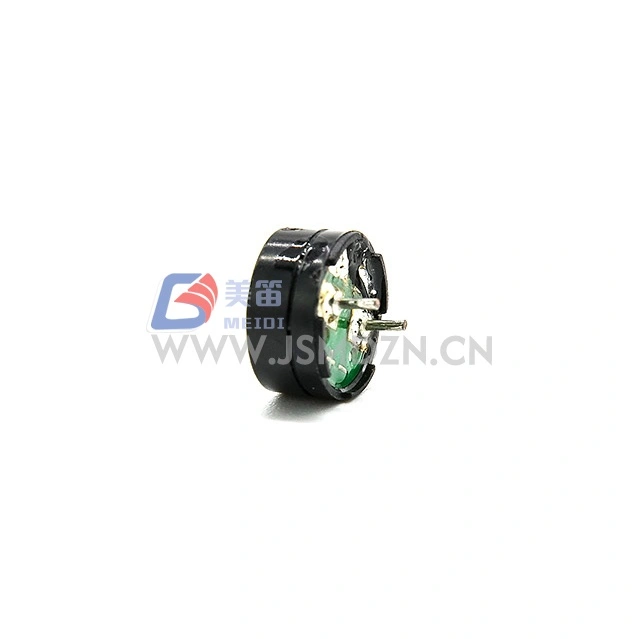

De MEIDI HN-9045F 9x4,5 mm SMD elektromagnetische passieve zoemer is een elektromagnetische passieve zoemer voor opbouwmontage in een behuizing van 9 mm x 4,5 mm, met een hoogteprofiel van 4,5 mm binnen de categorie 9 mm SMD-zoemer. De resonantiefrequentie van 2700 Hz zorgt voor toongeneratie voor alarm-, waarschuwings- en meldingsfuncties in elektronische apparatuur.
Met een nominale spanning van 3Vo-p en 2-4Vo-p is de HN-9045F ontworpen voor laagspanningstoepassingen. De spoelweerstand van 16 Ω is gekoppeld aan drivertrappen die gebruikelijk zijn in ingebedde ontwerpen. De zwarte Noryl-behuizing biedt het behuizingsmateriaal voor montageomgevingen met opbouwmontage.
De HN-9045F heeft een vergelijkbare PCB-voetafdruk als andere SMD-zoemers van de 9 mm-klasse, terwijl hij een hoogteprofiel van 4,5 mm biedt. Neem contact op met MEIDI voor mechanische monsters om de speling in uw montage te verifiëren.

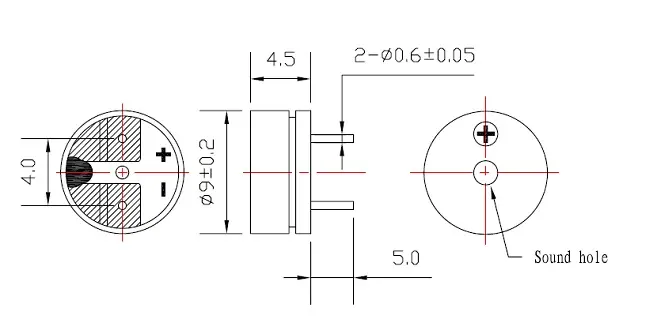

4,5 mm hoogteprofiel --- 9 mm × 4,5 mm opbouwpakket
3V elektrisch ontwerp --- 3Vo-p-classificatie met 2-4Vo-p-bereik
16Ω spoelimpedantie --- spoel met lage weerstand
2700 Hz resonantiefrequentie --- externe blokgolfexcitatie bij nominale frequentie produceert akoestische output; Gelijkspanning genereert geen geluid
Min. 85 dB SPL --- nominale geluidsdruk onder 3Vo-p, 2700 Hz, 50% inschakelduur rijomstandigheden
Noryl behuizingsmateriaal --- zwarte thermoplastische behuizing
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | — |
| Nominale spanning | 3Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 2–4Vo-p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2700 Hz, 50% inschakelduur, 3Vo-p blokgolf |
| Geluidsdrukniveau | Min. 85dB | Bij 2700 Hz, 50% inschakelduur, 3Vo-p |
| Spoel weerstand | 16 ± 3Ω | — |
| Resonante frequentie | 2700 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | — |
| Opslagtemperatuur | -30℃ ~ +80℃ | — |
| Netto gewicht | Ongeveer. 1,4 g | — |
| Behuizingsmateriaal | Zwarte Noryl | — |
| Milieubescherming | Ja | — |
Producttestomstandigheden: temperatuur 5~35℃, vochtigheid 45%~85% R.H., druk 860~1060hPa
Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860 ~ 1060 hPa
Moederborden en randapparatuurkaarten voor desktopcomputers voor POST-piepcodes en thermische alarmtonen
Gamecontrollers en consoleaccessoires voor spelersmeldingen en timerwaarschuwingsgeluiden
Besturingsmodules voor witgoedapparaten voor voltooiing van de cyclus en hoorbare feedback over de storingstoestand
Toegangscontrole- en tijdregistratieterminals voor kaartleesbevestiging en deurstatuswaarschuwingen
Laboratoriuminstrumentatie en analytische apparatuur voor procesvoltooiing en indicatie van foutstatus
Audiomixer en professionele geluidsapparatuur voor mute-status en clipwaarschuwingsindicatoren
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 ºC/分, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
1. Hoe beïnvloedt de hoogte van 4,5 mm van de HN-9045F de akoestische prestaties in vergelijking met SMD-zoemers met een lager profiel?
De hoogte van 4,5 mm is de fysieke afmeting van dit pakket. Akoestische prestaties worden voornamelijk bepaald door de aandrijfomstandigheden bij resonantie. Controleer de werkelijke akoestische output in uw specifieke behuizing tijdens de evaluatie van het prototype.
2. Wat is de betekenis van de resonantiefrequentie van 2700 Hz?
De resonantiefrequentie van 2700 Hz is de gespecificeerde frequentie voor maximale SPL-uitvoer. Voor maximale SPL stuurt u de zoemer op de gespecificeerde resonantiefrequentie met een blokgolf van 50% inschakelduur.
3. Is een stroombegrenzende weerstand nodig bij het rijden vanuit een gereguleerde voeding?
Bij 3Vo-p trekt de 16Ω-spoel ongeveer 80 mA. Controleer of uw driverfase deze stroom kan ondersteunen zonder de thermische of stroomwaarden te overschrijden. Als u een microcontroller GPIO met stroombegrenzing gebruikt, controleer dan of de poort het benodigde schijfniveau kan leveren of gebruik een externe transistorbuffer.
4. Welk aandrijfsignaal is vereist voor de HN-9045F?
De HN-9045F is een passieve elektromagnetische zoemer en vereist een extern blokgolfsignaal op de resonantiefrequentie (2700 Hz) met een werkcyclus van 50%. Gelijkspanning genereert geen geluid.
Voor technische datasheets, reflow-soldeerprofielen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties kunt u contact opnemen met MEIDI Application Engineering.
