Doorvoergatpakket van 9,6 x 5 mm voor directe PCB-montage
2700 Hz resonantiefrequentie voor tonale uitvoer met externe blokgolfaandrijving
Spoelimpedantie van 40 Ω voor drivercircuits van 5V-klasse
Min. 85 dB geluidsdruk op 10 cm onder 5Vo‑p, 2700 Hz, 50% inschakelduur
4–6Vo-p bedrijfsspanningsbereik
Zwarte PPO-behuizing geschikt voor gebruik van -30 ℃ tot +75 ℃

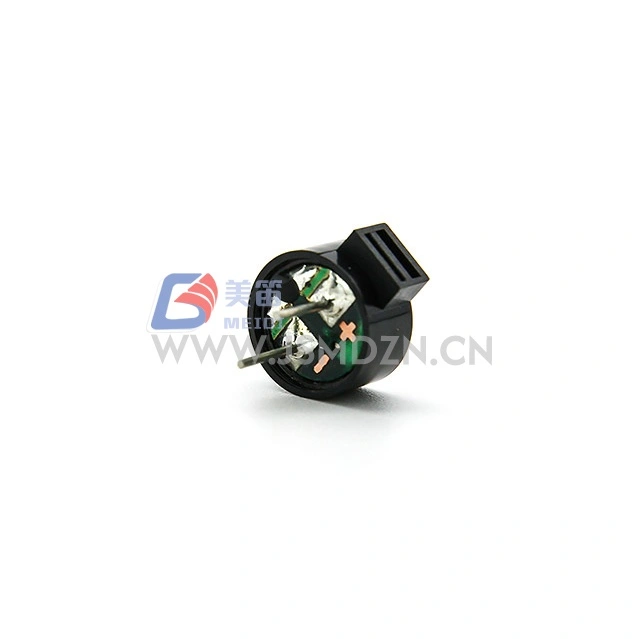

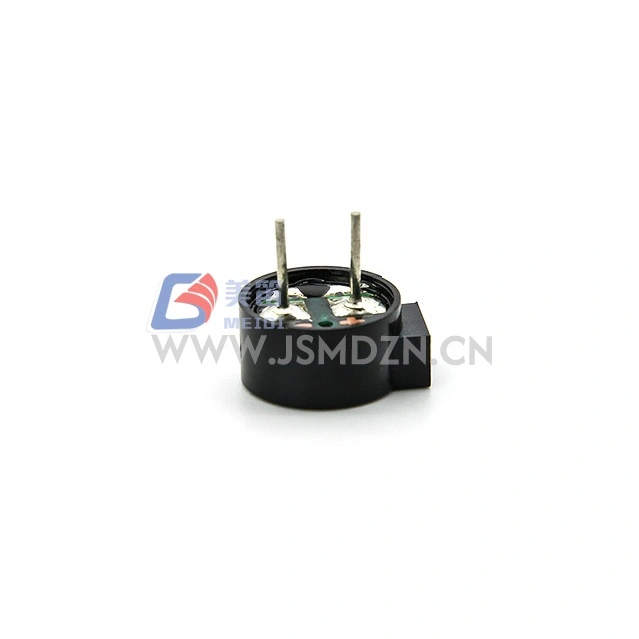

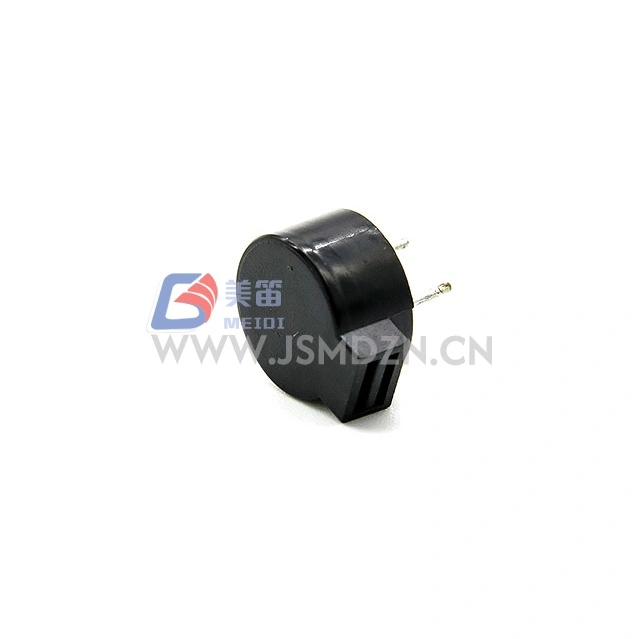

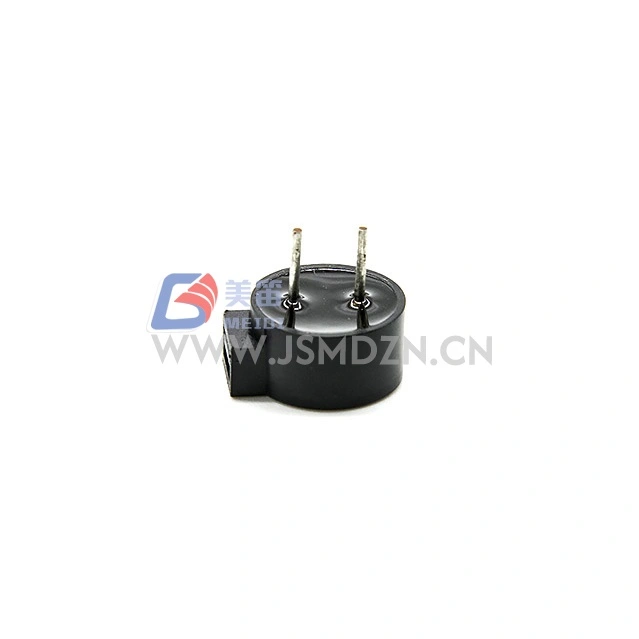

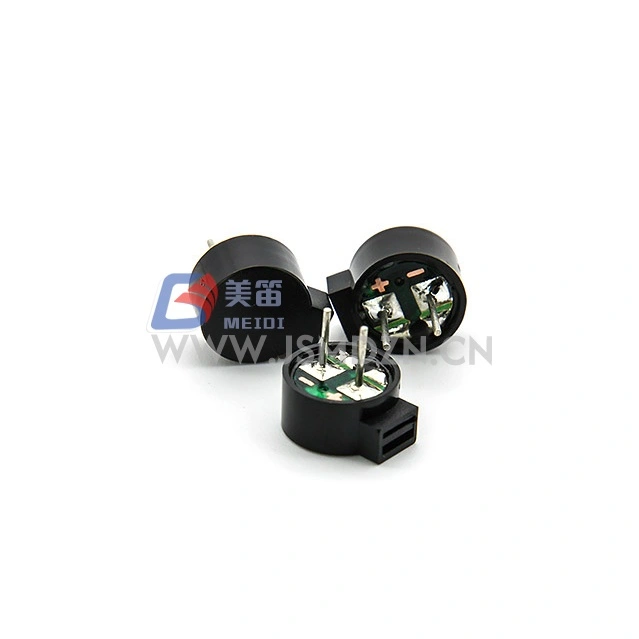

MEIDI HN-9650E 9,6 x 5 mm elektromagnetische passieve zoemer met doorgaand gat is een elektromagnetische passieve zoemer met doorgaand gat, ontworpen voor OEM- en industriële systemen van de 5V-klasse die betrouwbare hoorbare feedback van een externe aandrijfbron nodig hebben. De HN-9650E heeft een nominale waarde van 5Vo‑p met een resonantiefrequentie van 2700 Hz en een spoelimpedantie van 40 Ω en produceert Min. 85 dB geluidsdruk op 10 cm en werkt binnen een bereik van 4–6 Vo‑p. De zwarte PPO-behuizing is bestand tegen standaard hand- en golfsolderen, waardoor deze geschikt is voor apparatuurpanelen, alarmunits en statusindicatoren.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | — |
| Nominale spanning | 5Vo‑p | Resonante frequentiereferentie |
| Bedrijfsspanning | 4–6Vo‑p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2730 Hz, 50% inschakelduur, 5Vop blokgolf |

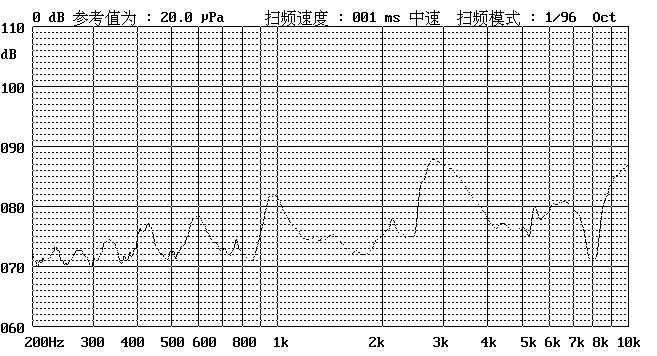

| Geluidsdrukniveau | Min. 85dB | Bij 2730 Hz, 50% inschakelduur, 5Vo‑p, 10 cm |
| Spoel weerstand | 40 ± 4Ω | Bij 25℃, gelijkstroom |
| Resonante frequentie | 2700 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -30℃ ~ +75℃ | — |
| Opslagtemperatuur | -40℃ ~ +85℃ | — |
| Netto gewicht | Ongeveer. 1g | — |
| Behuizingsmateriaal | Zwarte PPO | — |
| Milieubescherming | RoHS | — |
Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860–1060 hPa
Opmerking: De nominale stroom- en geluidsdruktestomstandigheden in de oorspronkelijke specificatie zijn 2730 Hz, terwijl de resonantiefrequentie is gespecificeerd als 2700 Hz. Neem contact op met MEIDI om de exacte testfrequentie voor uw toepassing te bevestigen.
x
Voorpanelen van apparatuur met doorlopende zoemers voor operatoralarmen
Gebouw- en faciliteitsbewakingssystemen met akoestische waarschuwingstonen
Voedings- en convertermodules voor waarschuwingen over te hoge temperatuur
Geldautomaten en kioskapparaten voor transactiefeedback
Consumentenelektronica met 5V-aandrijfcircuits op logisch niveau
Procescontrollers die een statusindicatie van 2700 Hz vereisen
| Ontwerpvereiste | HN‑9650E Voordeel |
| Akoestische output in through-hole-formaat | Min. 85dB SPL in een pakket van 9,6 x 5 mm |
| 5V-systeemcompatibiliteit | 5Vo-p-classificatie met 4–6Vo-p-werkbereik |
| Handmatige en geautomatiseerde montage | Through-hole-kabels voor hand- en golfsolderen |
| Gereguleerde leveringstolerantie | 6Vo-p maximale bedrijfsspanning |
| Uitgebreid thermisch bereik | PPO-behuizing van -30℃ tot +75℃ |
MEIDI produceert de HN-9650E onder gecontroleerde productieprocessen, inclusief inspectie van binnenkomend materiaal, verificatie van de spoelweerstand en akoestische tests voor elke productiepartij. Elke partij ondergaat betrouwbaarheidstests met betrekking tot levensduur, hoge/lage temperatuur, vochtigheid, thermische schokken, vallen en trillingen. Na elk van deze tests moet het product voldoen aan de acceptatiecriteria zonder functionele achteruitgang die verder gaat dan de gespecificeerde geluidsdruktolerantie.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur alvorens te testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties kunnen beïnvloeden.
1. Welk aandrijfsignaal heeft de HN‑9650E nodig?

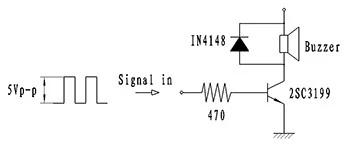

De HN‑9650E is een passieve zoemer en heeft een extern blokgolf- of PWM-signaal nodig. Een blokgolf van 2700 Hz, 50% inschakelduur bij 5Vo-p levert de nominale Min. 85 dB output op 10 cm. Neem contact op met MEIDI voor opmerkingen over de toepassing van aandrijfcircuits.
2. Kan de HN‑9650E worden aangedreven op logische niveaus van 3,3 V?
Het nominale werkbereik is 4–6Vo-p, dus 3,3V kan onder het gespecificeerde aandrijfvenster vallen. Gebruik een buffertrap om het 4-6Vo-p-bereik te bereiken, of neem contact op met MEIDI voor begeleiding bij laagspanningsaandrijvingen.
3. Welke invloed heeft de spoelweerstand van 40Ω op het ontwerp van de driver?
De spoel van 40 Ω verbruikt maximaal 80 mA bij 5Vo-p. Controleer of uw driverfase deze stroom kan leveren met voldoende verzadigingsspanning en thermische marge.
4. Welke soldeermethoden zijn compatibel met de PPO-behuizing?
De doorvoeropeningen zijn geschikt voor standaard handmatig solderen en golfsolderen. Beperk thermische blootstelling tot binnen de nominale temperatuur van de behuizing. Neem contact op met MEIDI voor aanbevolen soldeerprofielen.
5. Is de HN-9650E pin-compatibel met andere 9 mm doorlopende zoemers?

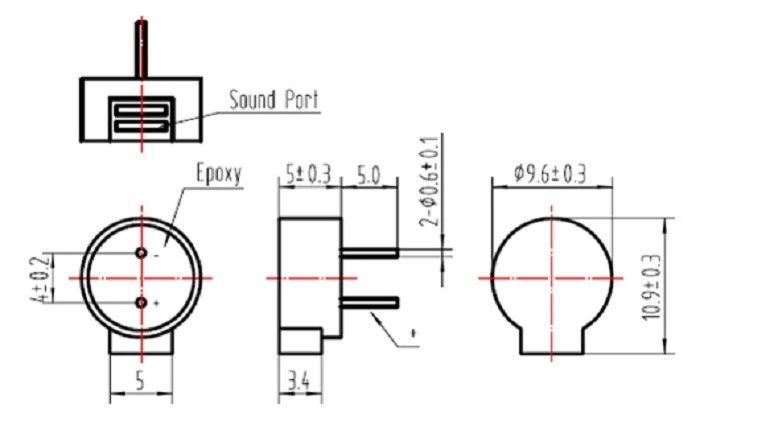

Neem contact op met MEIDI voor de mechanische tekening en het aanbevolen gatenpatroon om de footprint-compatibiliteit met uw PCB te verifiëren.
Neem contact op met MEIDI voor technische gegevensbladen, opmerkingen over aandrijfcircuits, betrouwbaarheidstestrapporten of OEM-aanpassingen van de HN-9650E. Ons team ondersteunt evaluatie-eenheden en applicatie-engineering voor de integratie van zoemers door gaten.
