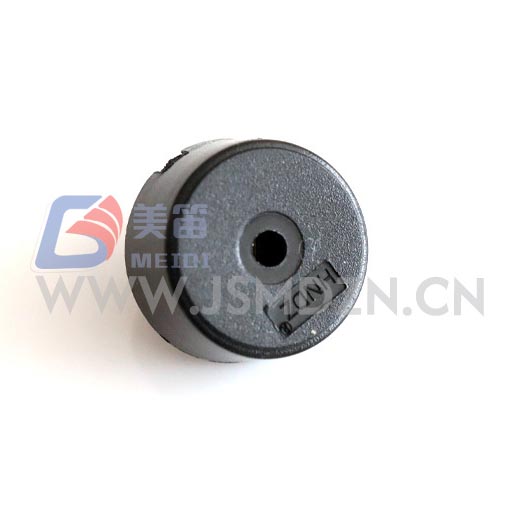

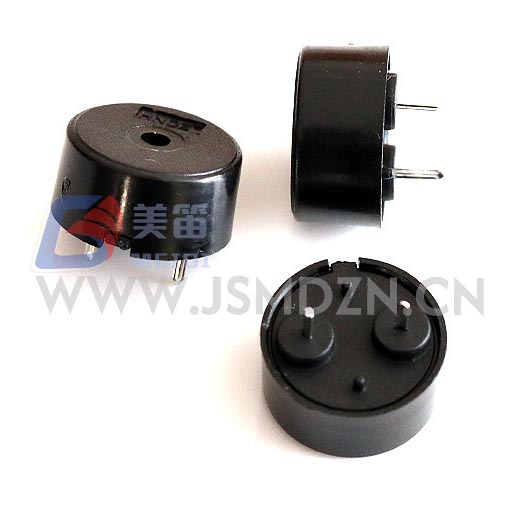

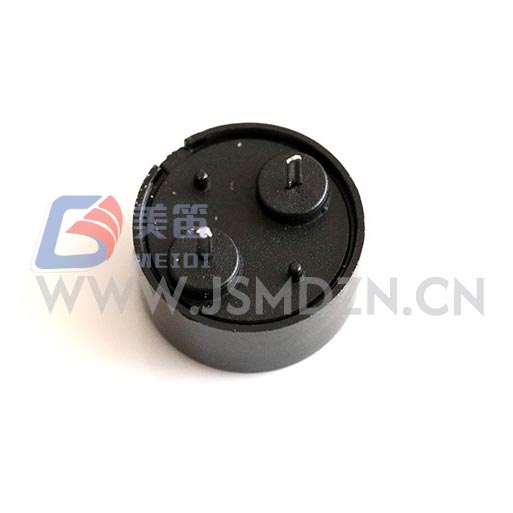

De 1404 piëzo-elektrische passieve zoemer met Pogo Pin is een compacte passieve zoemer met doorgaand gat die afhankelijk is van een extern frequentieregelaarsignaal om geluid te genereren. Met een diameter van 13,8 mm en een laag profiel van slechts 4,0 mm, past in PCB-indelingen met beperkte ruimte. Een 5Vp-p blokgolf bij 4000 Hz produceert een geluidsdrukniveau van minimaal 80 dB 10 cm terwijl er niet meer dan 10 mA wordt afgenomen. Het aandrijfcircuit kan signalen accepteren van 1V tot 30V piek-tot-piek, waardoor ontwerpers de flexibiliteit hebben om logisch niveau te gebruiken rechtstreeks uit of verhoog de spanning voor een hoger volume. De zwarte PBT-behuizing is bestand tegen handmatige soldeertemperaturen en werkt betrouwbaar van -20℃ tot +70℃.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer (doorvoeropening) | — |
| Nominale spanning | 5 Vp-p | Referentietestconditie |
| Bedrijfsspanning | 1 – 30 Vp‑p | Bereik aandrijfsignaal |
| Geluidsuitvoer op 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz blokgolf |
| Huidig verbruik | ≤ 10mA | 5 Vp-p, 4000 Hz blokgolf |
| Resonante frequentie | 4000 Hz | Geen tolerantie vermeld in de specificatie |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Afmetingen (diameter × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Body exclusief pinnen |
| Gewicht | 0,67 ± 0,1 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Handmatig solderen ★ | 350 ± 10 ℃, 2–5 sec | 2–3 cycli aanbevolen |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s | Lichaam 2,0 mm van soldeer |
| Nee. | SPL (dB) | Stroom (mA) | Capaciteit (nF) | Diameter (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Deze voorbeeldresultaten laten een typische productieverdeling zien. De gegarandeerde prestatiegrenzen worden gedefinieerd in de bovenstaande specificaties. Capaciteit waarden verschijnen in de kop van het testrapport en maken geen deel uit van de hoofdparameter tafel. Neem contact op met MEIDI voor batchspecifieke testgegevens.
Omdat deze zoemer een passief onderdeel is, heeft deze een externe AC-golfvorm nodig voor bediening. Een microcontroller GPIO geconfigureerd als een PWM-uitgang op 4000 Hz is een veel voorkomende oplossing. Wanneer de logische spanning 3,3V of 5V is, wordt het geluid uitgevoerd zal lager zijn dan de nominale 80dB; een eenvoudige transistorbuffer kan de waarde verhogen aandrijfniveau op tot de gewenste spanning binnen het 1–30Vp-p-venster. De De capacitieve aard van de zoemer, doorgaans rond de 12 nF, veroorzaakt een korte stroomsterkte pieken tijdens signaalovergangen. Een kleine serieweerstand in het bereik van 100–330Ω helpt piekstromen te beperken zonder de luidheid merkbaar te verminderen.
Voor productiemontage wordt handmatig solderen aanbevolen bij 350℃ gedurende 2–5 seconden per verbinding, met een maximum van drie thermische cycli. Bewaar de behuizing minstens 2,0 mm verwijderd van de soldeerbout om vervorming te voorkomen.
De 1404 piëzo-elektrische passieve zoemer met Pogo Pin wordt vervaardigd onder MEIDI's ISO9001-kwaliteitssysteem. Elke productiepartij ondergaat een reeks betrouwbaarheidstests, gedefinieerd in de productspecificatie. Deze tests omvatten:
Blootstelling aan vochtigheid bij 50℃ en 90–95% RH gedurende 48 uur, gevolgd door een periode van 2 uur herstel van de kamertemperatuur vóór de meting.
Opslag bij hoge temperatuur bij +80℃ gedurende 48 uur en opslag bij lage temperatuur bij -30℃ gedurende 48 uur, elk met een herstelperiode van 2 uur.
Temperatuurwisseling van -30℃ tot +80℃ met een verblijfsduur van 30 minuten, herhaald gedurende vijf cycli, daarna hersteld gedurende 2 uur.
Een valtest vanaf 75 cm op een hardhouten plank (drie vallen) en een trilling test sweep van 10 Hz tot 55 Hz bij een amplitude van 1,0 mm gedurende in totaal 0,5 uur.
Hittebestendigheidstest van soldeer met kabels ondergedompeld in gesmolten soldeer 250 ℃ gedurende 10 seconden, met een afstand van 2,0 mm tot de behuizing.
Na elke test moeten alle elektrische en dimensionale parameters voldoen aan de originele specificatie. Neem contact op met MEIDI voor gedetailleerde testrapporten van specifieke productiebatches.
Het passieve ontwerp van de HNR‑1404 PA7.5 is zeer geschikt voor apparatuur die dat wel doet genereert al een PWM- of blokgolfsignaal. Instrumenten op batterijen profiteren van de lage aandrijfstroom en de afwezigheid van een rustoscillator laden. Industriële panelen die op 12V of 24V DC rails lopen, kunnen direct aansturen de zoemer binnen zijn ruime spanningstolerantie. Consumentenelektronica zoals smart home-sensoren of draagbare testers waarderen ook de kleine voetafdruk en montage door gaten. Voor elke toepassing die specifieke vereisten vereist veiligheids- of wettelijke certificeringen, controleer dit eerst bij MEIDI het finaliseren van het ontwerp.
Welk soort aandrijfsignaal heeft deze zoemer nodig?
Het vereist een AC-signaal, meestal een blokgolf of PWM van ongeveer 4000 Hz. Een constante gelijkspanning produceert geen geluid en kan de voeding beschadigen piëzo-elektrisch element.
Kan ik het rechtstreeks vanaf een microcontroller-pin aansturen?
Ja, als de uitgangsspanning van de pin binnen het bereik van 1–30Vp-p valt. Bij 3,3V of 5V logische niveaus, zal de geluidsuitvoer onder de nominale 80dB liggen. EEN Er kan een transistorbuffer worden toegevoegd om de aandrijfspanning en het volume te verhogen.
Welke soldeermethode wordt aanbevolen?
Handmatig solderen met een strijkijzer ingesteld op 350℃ is de standaardmethode. Elk De verbinding moet gedurende 2-5 seconden worden verwarmd, en er zijn maximaal drie nabewerkingscycli mogelijk aanvaardbaar. Zorg ervoor dat de behuizing het soldeersel niet rechtstreeks raakt.
Voor volledige datasheets, frequentieresponsgrafieken of batchspecifieke tests rapporten, neem dan contact op met MEIDI met uw projectvereisten. Techniek Support reageert doorgaans binnen één werkdag.
