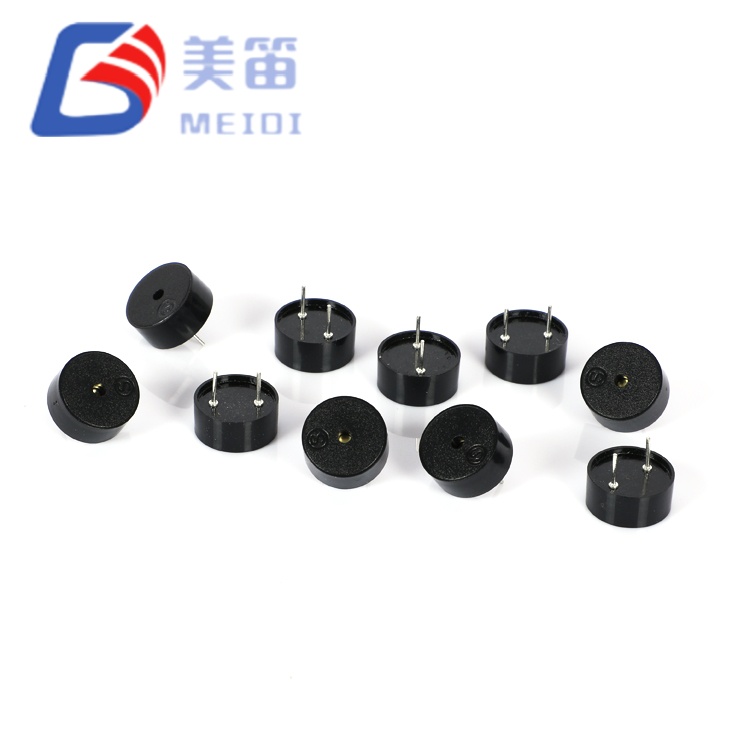

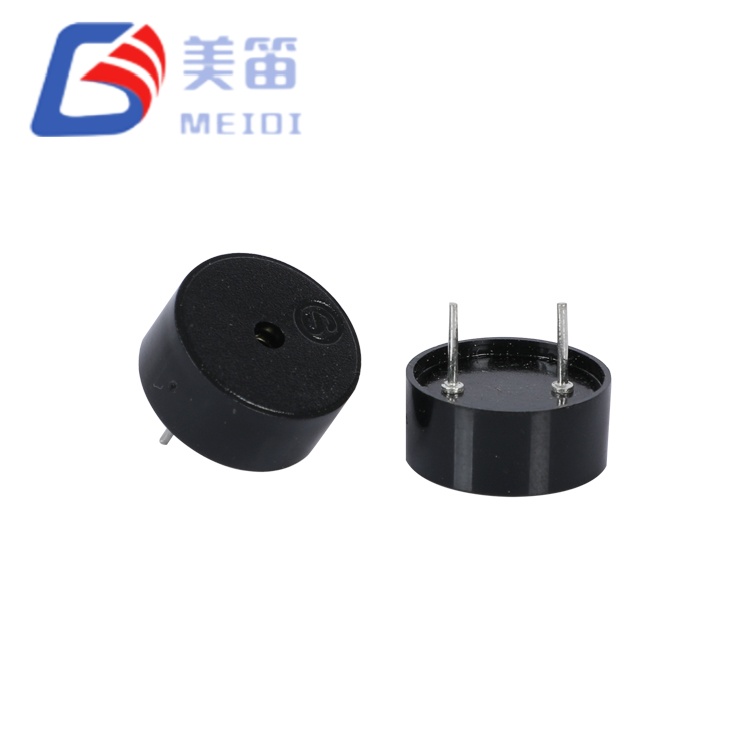

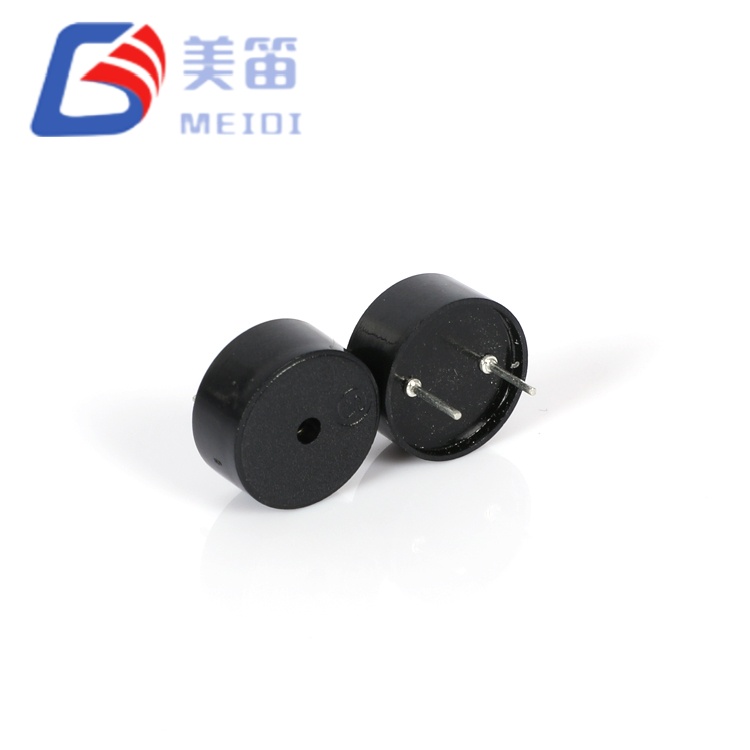

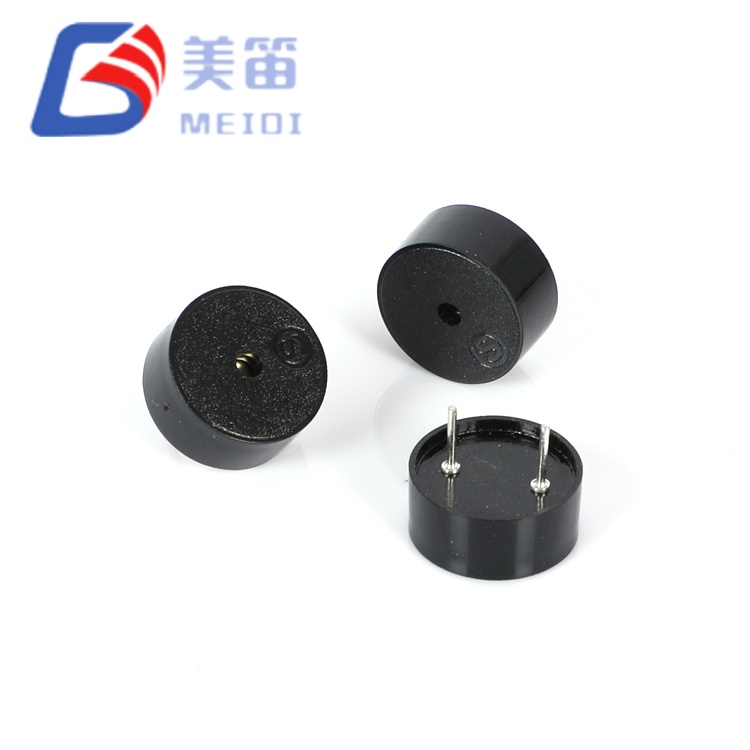

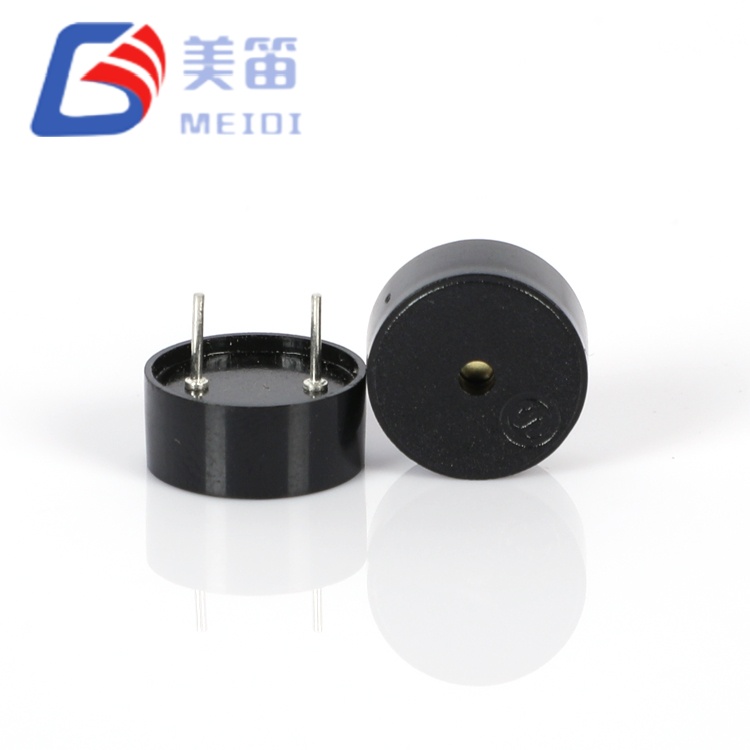

De 1255 piëzo-elektrische passieve zoemer met Pogo Pin is een passieve sirene met doorgaand gat die afhankelijk is van een externe AC aandrijfsignaal om een hoorbare toon te produceren. Met een diameter van 12,5 mm en 5,5 mm qua hoogte past hij in krappe PCB-ruimtes terwijl hij een minimale geluidsdruk levert van 80 dB op 10 cm bij aandrijving met een blokgolf van 5 Vp-p bij 4000 Hz. Huidig het verbruik blijft onder deze omstandigheden op of onder de 10 mA, en de omvormer De spanning kan variëren van 1V tot 30V piek-tot-piek, waardoor directe aansluiting mogelijk is naar uitgangen op logisch niveau of industriële bussen met hogere spanning. De zwarte PBT behuizing ondersteunt zowel golf- als handmatig solderen en werkt over een temperatuurbereik van -20℃ tot +70℃.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer (doorvoeropening) | — |
| Nominale spanning | 5 Vp-p | Referentietestconditie |
| Bedrijfsspanning | 1 – 30 Vp‑p | Bereik aandrijfsignaal |
| Geluidsuitvoer op 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz blokgolf |
| Huidig verbruik | ≤ 10mA | 5 Vp-p, 4000 Hz blokgolf |
| Resonante frequentie | 4000 ± 500 Hz | Bij nominale omstandigheden |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Afmetingen (diameter × H) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Body exclusief pinnen |
| Gewicht | 0,60 ± 0,2 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Golfsolderen ★ | 260 ± 5 ℃, 4–6 sec | 2–3 cycli aanbevolen |
| Handmatig solderen ★ | 350 ± 10 ℃, 2–5 sec | 2–3 cycli aanbevolen |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s | Lichaam 2,0 mm van soldeer |
De onderstaande tabel bevat metingen van een monster van 10 eenheden, getest bij 5Vp-p, 4000 Hz blokgolf. De resultaten illustreren de typische productie-uniformiteit en zijn geen gegarandeerde limieten. Voor de gespecificeerde prestatie-envelop, zie bovenstaande technische specificaties.
| Nee. | SPL (dB) | Stroom (mA) | Capaciteit (nF) | Diameter (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Capaciteitswaarden zijn afkomstig uit de kop van het testrapport en maken daar geen deel van uit de kernspecificatie. Neem contact op met MEIDI voor productiebatchspecifieke gegevens.
Omdat de 1255 piëzo-elektrische passieve zoemer met Pogo Pin een passieve zoemer is, is deze afhankelijk van het hostsysteem om een blokgolf- of PWM-signaal te leveren, gecentreerd op 4000 Hz. Een microcontroller timer-uitgang kan als directe bron dienen, hoewel de geluidsdruk dat wel zal zijn lager bij logische niveaus van 3,3 V of 5 V dan bij de volledige 30 Vp-p-capaciteit. Een eenvoudige transistorbuffer of logische poortdriver toevoegen tussen de MCU-pin en de zoemer maakt het mogelijk dat de aandrijfamplitude onafhankelijk wordt vergroot de voeding van de microcontroller. De capacitieve belasting, doorgaans rond de 12 nF, veroorzaakt korte stroompieken bij elke signaalflank. Een kleine serieweerstand (100Ω tot 330Ω) helpt deze pieken te beperken terwijl de akoestische output behouden blijft.
Zowel golf- als handmatig solderen worden ondersteund. Er wordt golfsolderen uitgevoerd bij 260℃ gedurende 4–6 seconden, en handmatig solderen bij 350℃ gedurende 2–5 seconden. Er zijn maximaal drie thermische cycli toegestaan en de behuizing moet blijven staan minimaal 2,0 mm van het soldeerbad of de ijzerpunt.
MEIDI past een betrouwbaarheidsprotocol met zeven items toe op elke productiepartij de HNR‑1255 PA6.5, in overeenstemming met de productspecificatie. Het testen De reeks omvat langdurige blootstelling aan vochtigheid, hoge en lage temperaturen opslag, thermische cycli, mechanische val, trillingen en soldeerwarmte weerstand. Na elke belasting mogen de onderdelen op kamer herstellen temperatuur gedurende twee uur vóór elektrische en dimensionale verificatie. Alle tests worden uitgevoerd in het kader van de ISO9001 van het bedrijf gecertificeerd kwaliteitssysteem en er kunnen rapporten op batchniveau worden verstrekt volumezendingen.
De passieve architectuur van deze zoemer past goed bij ontwerpen die dat wel doen al een PWM- of blokgolfuitvoer genereren. Draagbare apparatuur in werking uit batterijen kunnen profiteren van de bescheiden aandrijfstroom van 10 mA en de afwezigheid van een rustoscillatorbelasting. Industriële panelen met 12V of 24V DC-voedingen kunnen de zoemer rechtstreeks binnen zijn brede spanning aansturen tolerantie. Consumentenelektronica zoals smart home-sensoren en handhelds diagnostische hulpmiddelen waarderen ook de voetafdruk van 12,5 mm. Voor toepassingen die specifieke veiligheids- of medische certificeringen vereisen, raadpleeg dan MEIDI om de huidige nalevingsstatus te bevestigen.
Welk aandrijfsignaal heeft de HNR‑1255 PA6.5 nodig?
Er is een AC-signaal vereist, meestal een blokgolf of PWM van ongeveer 4000 Hz. Het aanleggen van een constante gelijkspanning genereert geen geluid en kan dat wel doen het piëzo-elektrische element beschadigen.
Kan het rechtstreeks door een microcontroller worden aangestuurd?
Ja, op voorwaarde dat de piek-tot-piekspanning van de pin binnen de grenzen valt 1–30V bereik. Bij 3,3V of 5V logica zal het geluidsniveau lager zijn de nominale 80dB. Om hoger te komen, kan een transistorbuffer worden gebruikt aandrijfspanningen wanneer een luidere uitvoer vereist is.
Welke soldeermethoden worden aanbevolen?
Zowel golfsolderen (260℃, 4–6s) als handmatig solderen (350℃, 2–5s) zijn acceptabel, met een maximum van drie thermische cycli. Houd een minimale afstand van 2,0 mm aan tussen de behuizing en de warmte bron.
Voor volledige datasheets, frequentieresponscurves of batchspecifiek testgegevens, neem dan contact op met MEIDI met uw aanvraaggegevens. Technische ondersteuning reageert doorgaans binnen één werkdag.
