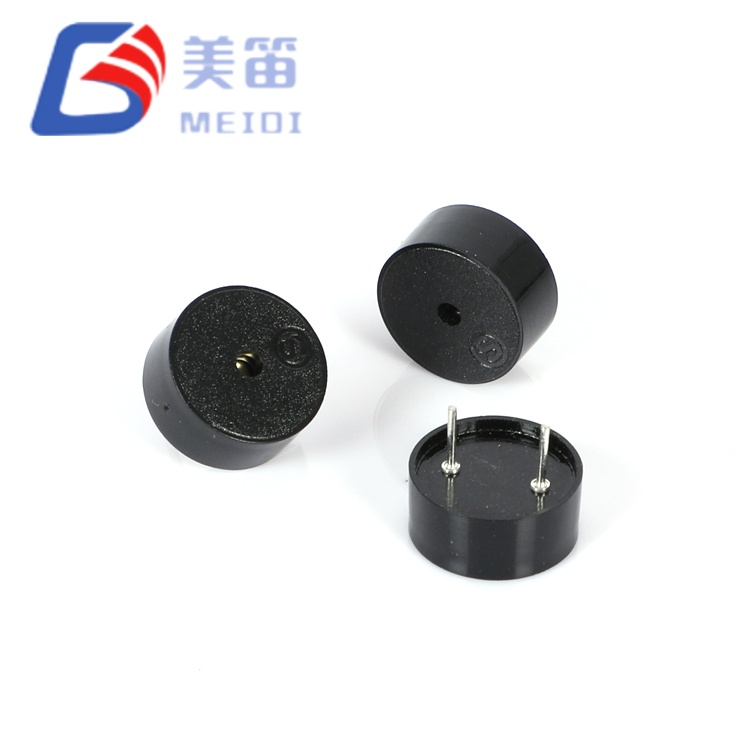

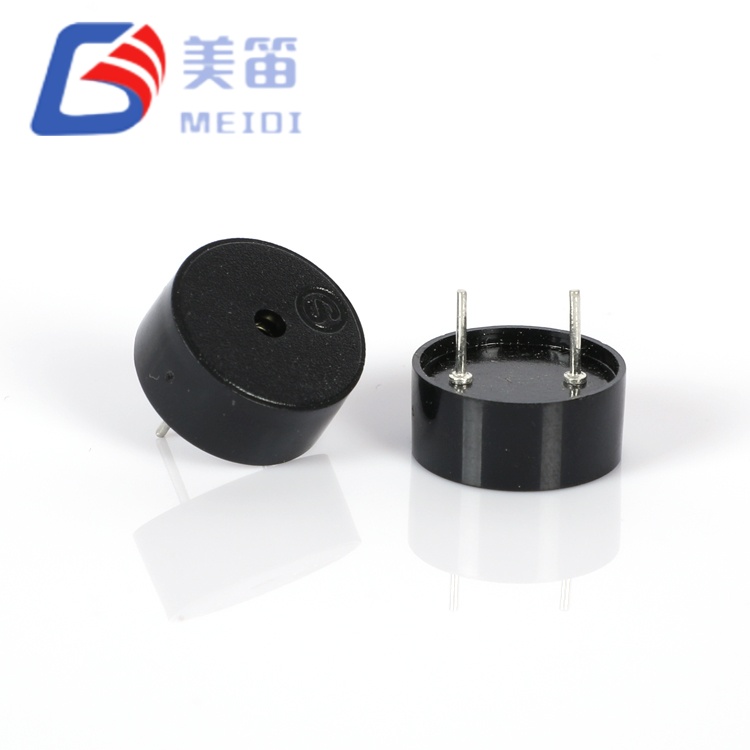

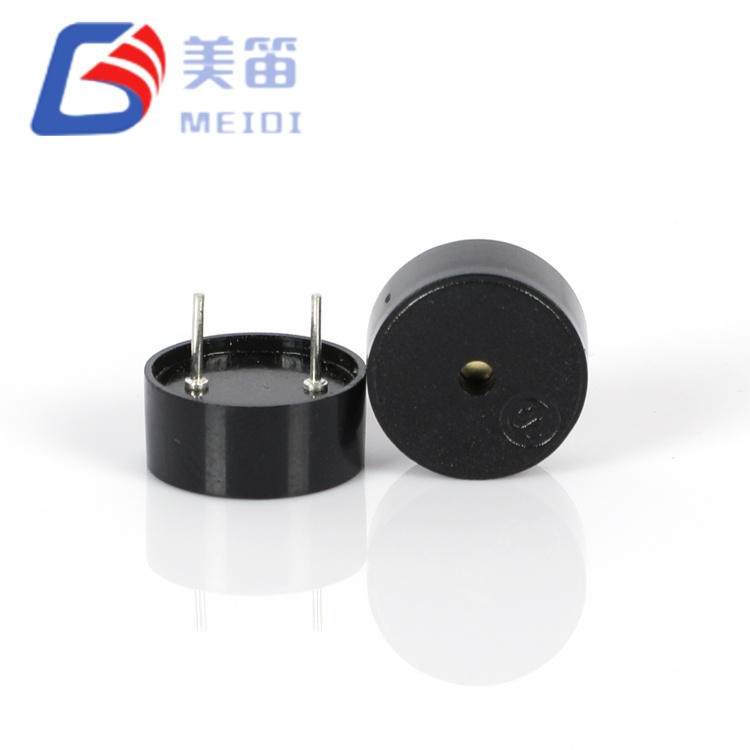

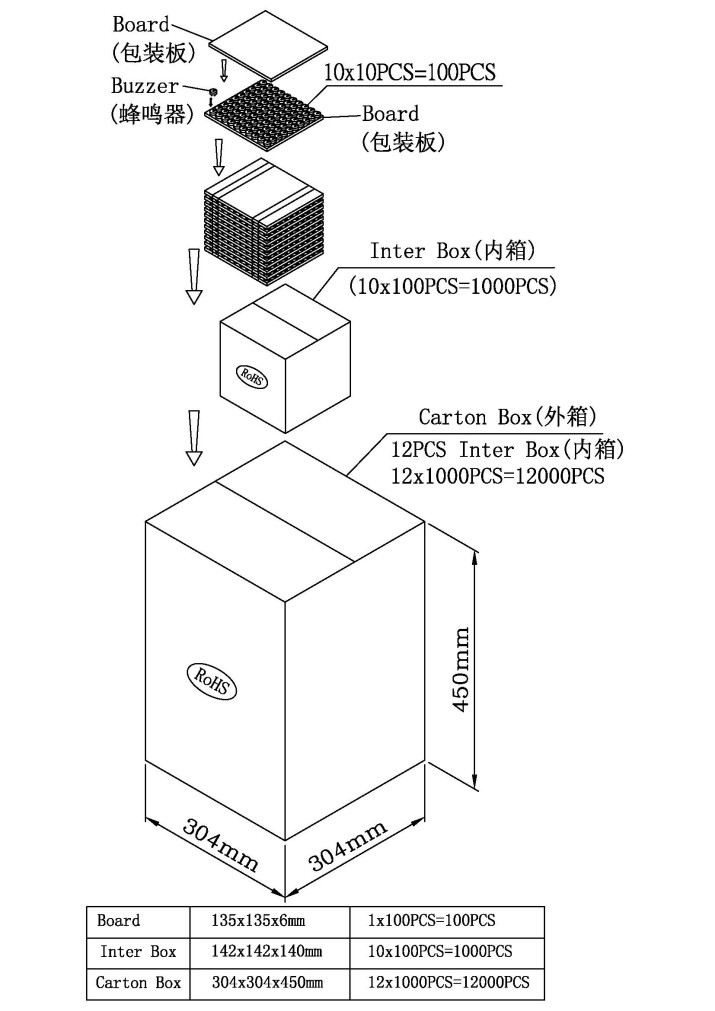

Veerbelaste piëzo-elektrische passieve zoemer met Pogo-pin

De veerbelaste piëzo-elektrische passieve zoemer met Pogo Pin is een piëzo-elektrische passieve zoemer met doorgaand gat, ontworpen voor toepassingen waarbij de z-asspeling van de PCB de belangrijkste mechanische beperking is. Met een hoogte van slechts 5,5 mm en een gewicht van 0,60 g biedt hij dezelfde akoestische output (83-86 dB bij 4000 Hz) als de grotere varianten van 7,0 mm, terwijl hij past in totale assemblage-omhulsels van minder dan 6 mm - inclusief PCB-dikte, soldeerverbindingen en behuizingsspeling.

Dit onderdeel is vervaardigd in de ISO-9001-gecertificeerde Jiangsu-fabriek van MEIDI en maakt gebruik van een nauwkeurig afgesteld keramisch diafragma en een geoptimaliseerde interne holte om de resonantie-efficiëntie te behouden ondanks de beperkte hoogte. Het ultrabrede werkbereik van 1-30 V elimineert de noodzaak voor spanningsspecifieke SKU's, waardoor het stuklijstbeheer voor 3,3 V-, 5 V-, 12 V- en 24 V-productlijnen wordt vereenvoudigd. Met een gemeten stroomverbruik van slechts 0,63–0,78 mA bij 5Vp-p levert het een reductie van het stroomverbruik met 40 tot 60× in vergelijking met elektromagnetische alternatieven, waardoor het ideaal is voor wearables op batterijen, draagbare medische apparaten en IoT-sensoren.

Kerntechnische voordelen

Ultraslank profiel van 5,5 mm – 21% hoogtereductie vergeleken met alternatieven van 7,0 mm; maakt totale z-as-assemblages van minder dan 6 mm mogelijk, inclusief PCB en soldeer

Pariteit akoestische prestaties – 83–86 dB bij 4000 Hz komt overeen met dikkere varianten; geen SPL-boete voor slanke vormfactor

Ultrabreed werkingsbereik van 1–30 V – één SKU vervangt spanningsspecifieke zoemers in systemen van 3,3 V, 5 V, 12 V en 24 V

12nF capacitieve belasting – directe MCU GPIO-aandrijving in de meeste toepassingen; iets hogere capaciteit dan 10nF-varianten voor een marginaal luidere output bij dezelfde spanning

Ultralichte massa van 0,60 g – 9% lichter dan alternatieven van 0,66 g; minimaliseert traagheidsbelasting in draagbare en draagbare ontwerpen

Gepolariseerde montage door gaten – mechanische retentie en polariteitsbescherming in industriële en automobielinstallaties

Toepassingsomgevingen – waar hoogte ertoe doet

Draagbare gezondheidsapparaten – doelwaarschuwingen van de fitnesstracker, meldingstonen op smartwatches en hoorbare koppelingsgeluiden van apparaten waarbij een totale dikte van 6 mm de draagbare limiet is

Ultradunne IoT-sensornodes – waarschuwingen voor omgevingsdrempels, sabotagewaarschuwingen en connectiviteitsstatustonen in een totale apparaatdikte van minder dan 10 mm

Draagbare medische instrumenten – koortswaarschuwingen met een digitale thermometer, grenstonen van de pulsoximeter en draagbare ECG-voltooiingspiepjes in apparaten op zakformaat

Smartcard- en tokenapparaten – transactiebevestigingstonen, feedback over het invoeren van een pincode en waarschuwingen wanneer de batterij bijna leeg is in beveiligingsapparaten met creditcardvormfactor

12V/24V-interieurmodules voor auto’s – gordelverklikkers, geluidssignalen bij het starten van de sleutel en feedback op het diagnoseapparaat zonder overhead van de spanningsregelaar

Industriële 24V-bedieningspanelen – foutindicatie, cyclusvoltooitonen en eindschakelaarwaarschuwingen in PLC- en relaislogische systemen

Uitstekende productie – kwaliteitsborging van MEIDI

MEIDI produceert de HNR-1255 PA5.0 op speciale piëzo-elektrische assemblagelijnen met geautomatiseerd keramisch persen, elektrode-vuren en behuizingsinkapseling. Onze productiebasis in Jiangsu werkt onder ISO 9001:2015 kwaliteitsmanagement, met statistische procescontrole in elke fase – van de inspectie van grondstoffen tot de uiteindelijke akoestische verificatie.

Elke productiepartij ondergaat een uitgebreide kwalificatie:

Capaciteit 100% test – 12nF ±40% verificatie bij 1 kHz; meetbereik 11,7–14,2 nF zorgt voor consistente drivermatching

Resonante frequentiebemonstering – 4000 Hz ±12,5% statistische verificatie; typisch meetbereik 3900–4080 Hz

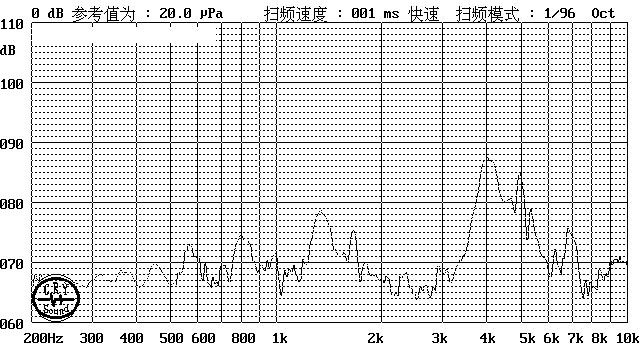

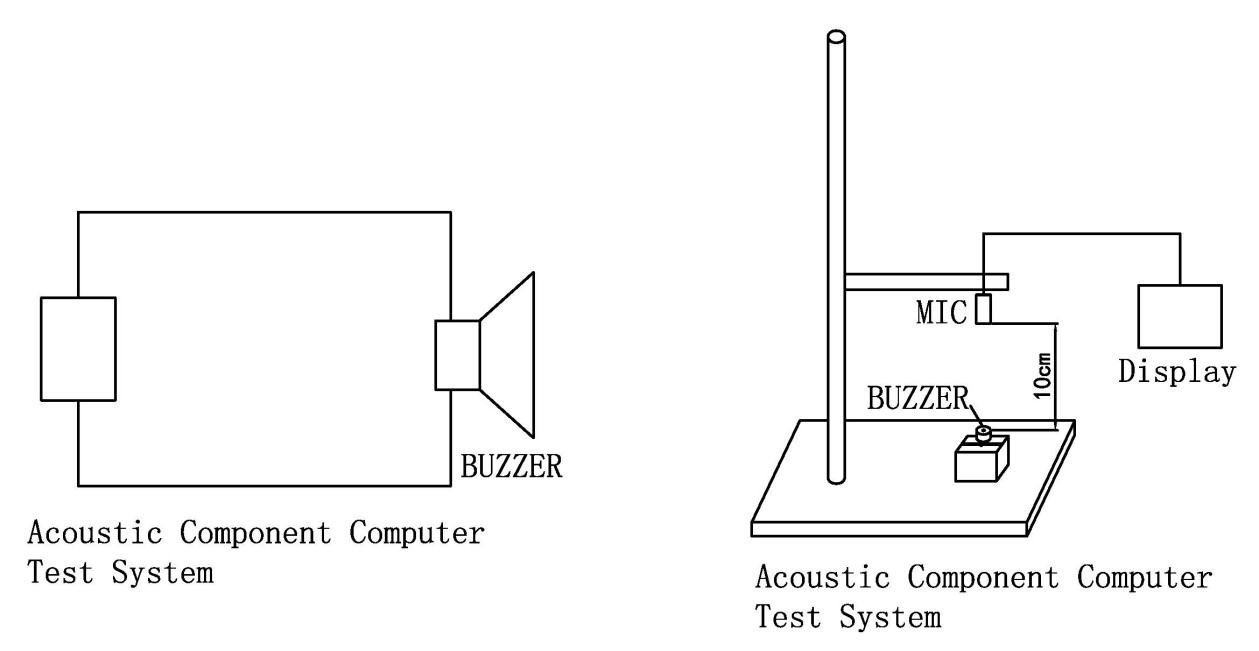

SPL-batchverificatie – ≥80 dB minimaal bij 5Vp‑p, 4000 Hz; samplebereik 83–86dB bevestigt de akoestische consistentie

Validatie stroomverbruik – ≤10mA maximaal; gemeten 0,63–0,78 mA bevestigt sub-milliampère-efficiëntie

Opslag bij hoge temperaturen – 48 uur bij +80±2℃; parameterherstel na 2 uur omgevingsstabilisatie

Opslag bij lage temperatuur – 48 uur bij -30±2℃; geverifieerde activering bij minimaal 1V

Cyclus van thermische schokken – 5 cycli tussen -30℃ en +80℃ met een pauze van 30 minuten per extreme

Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)

Vochtbestendigheid – 48 uur bij 50±5℃ / 90–95% RH gevolgd door 2 uur herstel en elektrische karakterisering

Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer

Alle componenten voldoen aan RoHS, REACH en UL94 V‑0. Lotcodemarkeringen op elke eenheid zorgen voor een traceerbaarheid van 10 jaar tot aan de productiedatum, testgegevens en grondstofcertificaten.

Veelgestelde vragen over techniek – Praktische inzichten voor ontwerpers

Vraag 1: Welke invloed heeft de hoogte van 5,5 mm op de akoestische output vergeleken met de 7,0 mm HNR-1207 PA6.5?

De akoestische output is gelijkwaardig. Beide modellen leveren 83–86 dB bij 4000 Hz en 5Vp‑p. De HNR‑1255 PA5.0 bereikt dit door een geoptimaliseerde interne holtegeometrie en keramische elementafstemming die ondanks de kleinere hoogte de resonantie-efficiëntie behoudt. De wisselwerking is een iets hogere capaciteit (12 nF versus 10 nF) en een marginaal hoger stroomverbruik (0,63–0,78 mA versus 0,45–0,54 mA) – beide nog steeds onder de milliampère en in de praktijk verwaarloosbaar. Voor ontwerpen waar 7,0 mm in past, presteren beide modellen identiek. Voor z-asbeperkingen van minder dan 6 mm komt alleen de 5,5 mm-variant in aanmerking.

Vraag 2: Kan de HNR‑1255 PA5.0 de HNR‑1207 PA6.5 vervangen in een bestaand ontwerp zonder wijziging van het circuit?

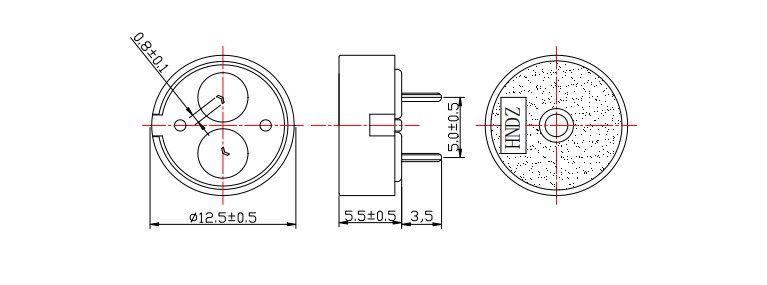

Ja, met kleine verificatie. Beide hebben een identieke diameter van 12,5 mm, een bereik van 1–30 V, een resonantie van 4000 Hz en een pinconfiguratie met doorlopende gaten. De capaciteit van 12 nF (vs. 10 nF) verhoogt de aandrijfstroom met ongeveer 20% bij dezelfde spanning en frequentie – van 0,5 mA tot 0,6 mA typisch. Dit valt ruim binnen de mogelijkheden van elk MCU GPIO- of drivercircuit dat al is ontworpen voor de HNR‑1207. Controleer de PCB-behoudzones: de hoogte van 5,5 mm kan de vereiste z-asspeling verminderen, waardoor mogelijk een dichtere stapeling van componenten boven de zoemer mogelijk wordt.

Vraag 3: Wat is de minimale aandrijfspanning voor hoorbare output in een 3,3V-knoopcelontwerp?

Ongeveer 1,5–2,0 Vp-p produceert zwakke maar waarneembare uitvoer in stille omgevingen. Bij 3,3 Vp‑p en 4000 Hz kunt u 70–75 dB verwachten – voldoende voor nabijheidswaarschuwingen, knopfeedback en statustonen op consumentenapparaten. De ≥80dB-specificatie is gevalideerd bij 5Vp‑p; 3,3V-werking levert proportioneel lagere SPL op. Voor batterijkritische ontwerpen betekent het verbruik van minder dan een milliampère dat zelfs een CR2032-knoopcel (220 mAh) meer dan 300.000 uur aan intermitterende toonwerking kan ondersteunen.

Vraag 4: Hoe beïnvloedt de 12nF-capaciteit de selectie van het drivercircuit in vergelijking met 10nF-alternatieven?

Bij 4000 Hz is de capacitieve reactantie ongeveer 3,3 kΩ voor 12 nF (versus 4,0 kΩ voor 10 nF). Deze marginaal hogere belastingsstroom ligt nog steeds ruim binnen de standaard MCU GPIO-sourcinglimieten (doorgaans 8-20 mA). Voor speciale piëzo-driver-IC's ligt de belasting van 12 nF ruimschoots binnen de specificaties. De hogere capaciteit kan zelfs voordelig zijn: bij dezelfde aandrijfspanning wordt er iets meer energie overgedragen naar het keramische element, wat bijdraagt ​​aan de akoestische uitgangspariteit met hogere varianten, ondanks het kleinere holle volume.

Vraag 5: Is de HNR‑1255 PA5.0 geschikt voor industriële 24V-toepassingen met continue toon?

Ja, met het juiste aandrijfcircuitontwerp. Het capacitieve karakter betekent dat de stroom zelfbegrenzend blijft door reactantie – ongeveer 1,8 mA RMS bij 24 Vp-p en 4000 Hz. Er wordt echter een seriedempingsweerstand (100–330Ω) aanbevolen om rinkelen te onderdrukken en de aandrijftransistor te beschermen tegen reactieve belastingstransiënten. Zorg ervoor dat het aandrijfcircuit bestand is tegen 24V-niveaus; standaard 3,3V of 5V MCU-pinnen vereisen een niveauverschuivende MOSFET of optocoupler. Bij continutoongebruik produceert het verwaarloosbare stroomverbruik een minimale verwarming van de driver, zelfs bij 24 V.

Vraag 6: Kan deze zoemer worden gebruikt in omgevingen met een hoge luchtvochtigheid, zoals maritieme of buitentoepassingen?

De standaard HNR‑1255 PA5.0 is niet hermetisch afgesloten en is geschikt voor niet-condenserende omgevingen met een relatieve vochtigheid van 90–95% volgens de vochtbestendigheidstest (48 uur bij 50 °C / 95% relatieve vochtigheid). Voor continue blootstelling buitenshuis of op zee biedt MEIDI een conforme coating of inkapseling als aangepaste optie. Neem contact op met ons technische team om de vereisten voor bescherming tegen binnendringing en beschikbare aanpassingen te bespreken.
