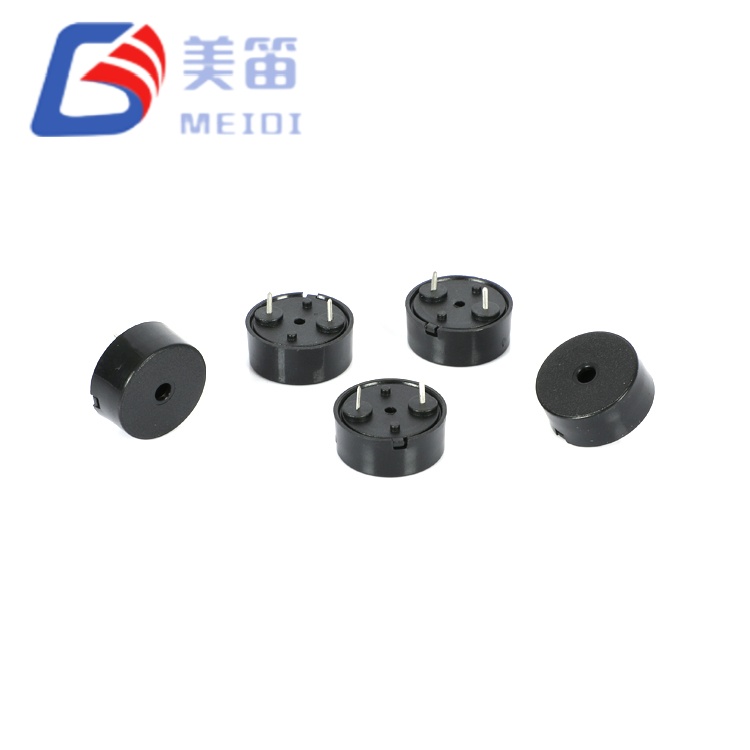

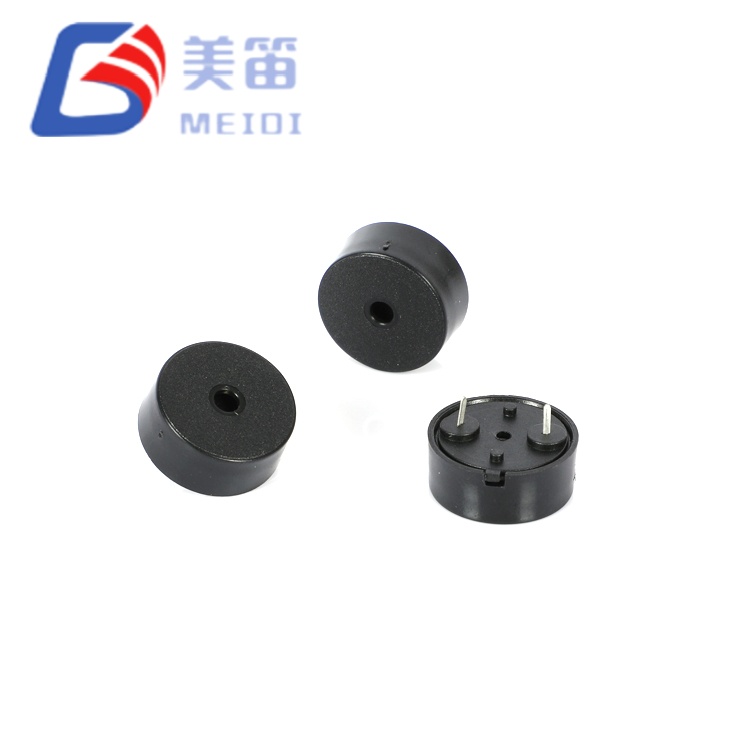

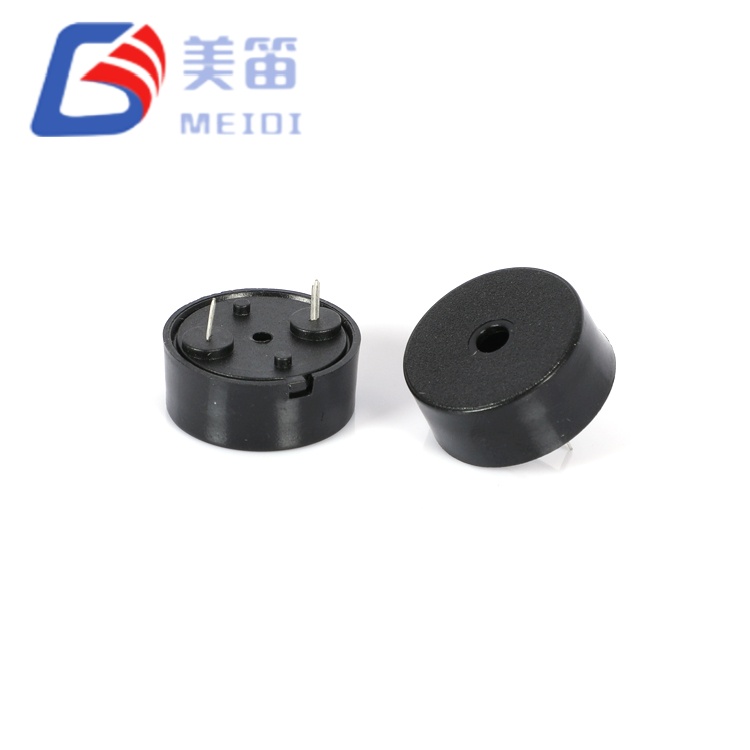

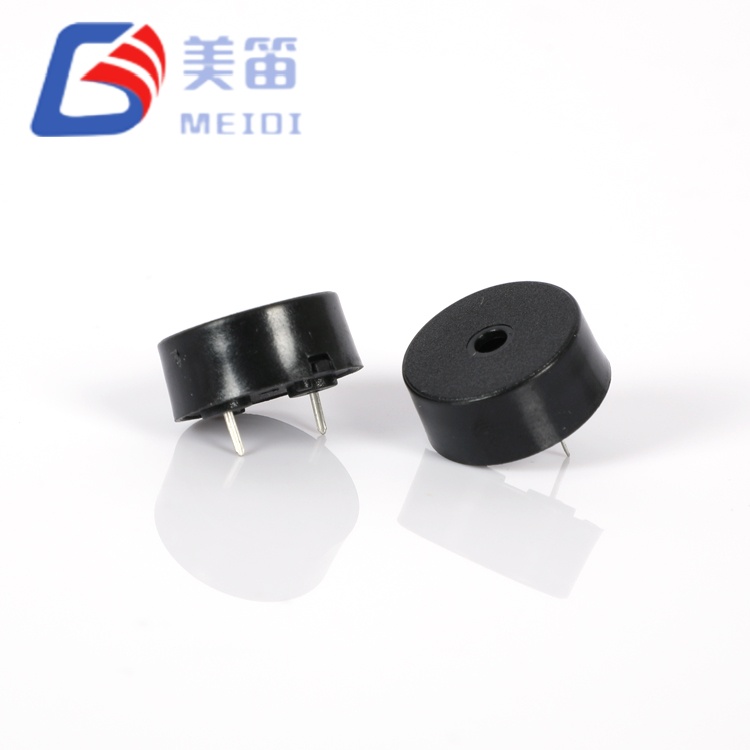

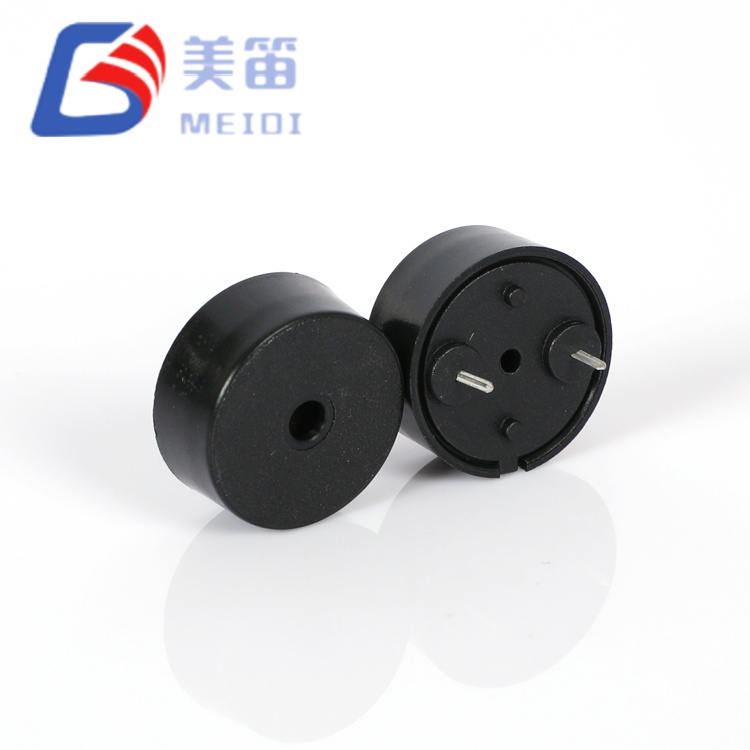

De 1707 piëzo-elektrische passieve zoemer met Pogo Pin is een passieve sirene met doorgaand gat, gebouwd om een externe AC-aandrijfsignaal voor toongeneratie. Het heeft een voetafdruk met een diameter van 17 mm en een hoogte van 7,5 mm, waardoor het geschikt is voor PCB-lay-outs waar de ruimte beperkt is beperkt. Met een nominaal aandrijfniveau van 5Vp‑p bij 4000 Hz levert hij geluid druk van minimaal 85 dB op 10 cm terwijl de stroomafname op of onder 10 mA blijft. Het bedrijfsspanningsbereik strekt zich uit van 1V tot 30V piek-tot-piek, aldus ontwerpers U kunt de zoemer rechtstreeks op een microcontroller-pin aansluiten of het signaal versterken hogere akoestische output. De zwarte PBT-behuizing is compatibel met wave en handleiding soldeerprofielen en blijft mechanisch stabiel bij een bedrijfstemperatuur bereik van -20℃ tot +70℃.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer (doorvoeropening) | — |
| Nominale spanning | 5 Vp-p | Referentietestconditie |
| Bedrijfsspanning | 1 – 30 Vp‑p | Bereik aandrijfsignaal |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | 5 Vp-p, 4000 Hz blokgolf |
| Huidig verbruik | ≤ 10mA | 5 Vp-p, 4000 Hz blokgolf |
| Resonante frequentie | 4000 Hz | Bij nominale omstandigheden |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Afmetingen (diameter × H) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Body exclusief pinnen |
| Gewicht | 1,35 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Golfsolderen ★ | 260 ± 5 ℃, 4–6 sec | 2–3 cycli aanbevolen |
| Handmatig solderen ★ | 350 ± 10 ℃, 2–5 sec | 2–3 cycli aanbevolen |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s | Lichaam 2,0 mm van soldeer |
De onderstaande gegevens zijn afkomstig van een monster van 10 eenheden, aangedreven bij 5 Vp-p, 4000 Hz blokgolf. Het weerspiegelt de typische spreiding die in de productie wordt waargenomen. De gegarandeerde limieten zijn gedefinieerd in de technische specificaties hierboven, niet door deze monsterset.
| Nee. | SPL (dB) | Stroom (mA) | Capaciteit (nF) | Diameter (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Capaciteitswaarden zijn ter referentie overgenomen uit de kopteksten van het testrapport, maar dat is niet het geval onderdeel van de gegarandeerde specificatie. Neem contact op met MEIDI voor een batchspecifieke test documentatie.
Deze 1707 piëzo-elektrische passieve zoemer met Pogo-pin vereist een extern blokgolf- of PWM-signaal gecentreerd op 4000 Hz. Een gebruikelijke aanpak is het gebruik van een timeruitgang van een microcontroller, hoewel de De geluidsdruk bij logische niveaus van 3,3 V of 5 V zal lager zijn dan de nominale 85 dB. Om hogere volumes te bereiken, kan een transistorbuffer of logische poort de drive verhogen amplitude tot het maximum van 30Vp-p. De capacitieve belasting van de zoemer, ongeveer 12nF produceert in typische builds voorbijgaande stroompieken aan elke signaalflank. Het plaatsen van een kleine serieweerstand in het bereik van 100 Ω tot 330 Ω helpt deze te beheren pieken zonder noemenswaardige daling in luidheid.
Voor productie wordt golfsolderen bij 260 ℃ gedurende 4–6 seconden aanbevolen. Handmatig solderen bij 350℃ gedurende 2-5 seconden wordt ook ondersteund, met maximaal drie thermische cycli toegestaan. Houd een afstand van minimaal 2,0 mm aan tussen de behuizing en de soldeerbron.
MEIDI richt zich sinds 2011 op de productie van akoestische componenten. Het bedrijf exploiteert een vestiging in de provincie Jiangsu met meer dan 500 medewerkers en een maandelijks output van meer dan 50 miljoen zoemereenheden. Interne processen omvatten keramiek poedervoorbereiding, elektrodeprinten, polarisatie, spuitgieten en geautomatiseerde assemblage, die samen zorgen voor een strakke controle over de materiaalkwaliteit en productiedoorlooptijden. Elke HNR-1707 PA10 passeert een end-of-line-akoestiek controle, en elke partij wordt bemonsterd op basis van de betrouwbaarheidsvolgorde die is gedefinieerd in de productspecificatie. Dit geïntegreerde productiemodel, gecertificeerd volgens ISO9001 ondersteunt consistente batchprestaties voor zowel proefhoeveelheden als bestellingen met een hoog volume.
Apparatuur die al een blokgolf of PWM-uitgang genereert, kan dit integreren zoemer zonder toevoeging van een extra oscillatorcircuit. Apparaten die op batterijen werken profiteer van het bescheiden verbruik van 10 mA en de afwezigheid van standby-stroom. Industriële panelen die op 12V of 24V DC-bussen draaien, kunnen de zoemer rechtstreeks aansturen binnen het bereik van 1–30Vp-p. Consumentenproducten zoals slimme huissensoren, draagbare medische hulpmiddelen en draagbare testinstrumenten passen ook op de 17 mm voetafdruk. Als het beoogde gebruik betrekking heeft op veiligheidsgerelateerde of gereguleerde omgevingen, Neem contact op met MEIDI om de toepasselijke certificeringen te verifiëren.
Welk aandrijfsignaal heeft de HNR‑1707 PA10 nodig?
Het moet worden aangedreven door een AC-golfvorm, meestal een blokgolf of PWM rond 4000 Hz. Een gelijkspanning alleen produceert geen geluid en kan het element beschadigen.
Kan ik het rechtstreeks vanaf een microcontroller-pin aansturen?
Ja, zolang de piek-tot-piekspanning van de pin binnen het bereik van 1-30 V ligt. Bij 3,3V of 5V logica zal de geluidsuitvoer lager zijn dan de nominale 85dB. Een transistorbuffer kan het aandrijfniveau verhogen wanneer luidere waarschuwingen vereist zijn.
Welke soldeerprofielen worden aanbevolen?
Voor volumemontage heeft golfsolderen bij 260℃ gedurende 4-6 seconden de voorkeur. Handmatig solderen bij 350℃ gedurende 2-5 seconden is ook acceptabel, met een limiet van drie thermische cycli. Houd de behuizing altijd op minimaal 2,0 mm afstand van de behuizing soldeerbad of ijzerpunt.
Heeft de resonantiefrequentie een tolerantie?
De specificatie vermeldt een middenfrequentie van 4000 Hz zonder aangegeven tolerantie. Voor frequentiegevoelige ontwerpen kan MEIDI aanvullende karakterisering bieden gegevens om het verwachte productiebereik te helpen definiëren.
Voor volledige datasheets, frequentieresponscurves of batchspecifieke kwaliteit Neem contact op met MEIDI met uw projectgegevens. Technische ondersteuning reageert doorgaans binnen één werkdag.
