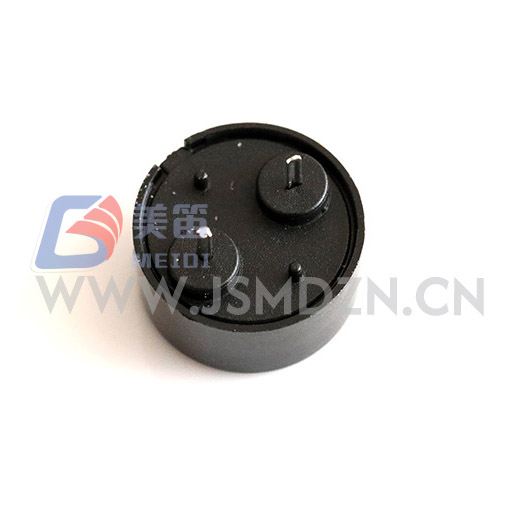

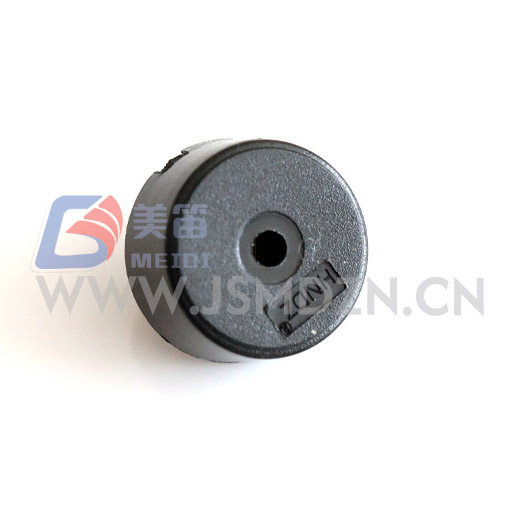

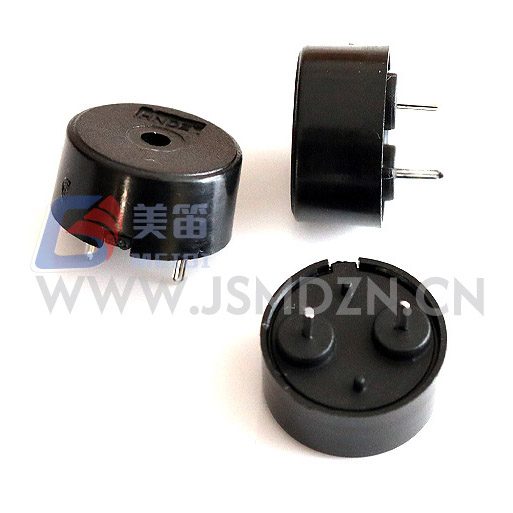

De 1207 piëzo-elektrische passieve zoemer met Pogo-pin is een passieve piëzo-elektrische sirene met doorgaand gat, ontworpen om te worden aangedreven door een externe AC-golfvorm. Het meet 12,5 mm in diameter en 7,0 mm hoog, met een zwarte PBT-behuizing die ongeveer 0,66 g weegt. Indien geleverd met een Met een blokgolf van 5 Vp-p en een resonantiefrequentie van 4000 Hz produceert de zoemer een geluid drukniveau van minimaal 80 dB op een afstand van 10 cm, terwijl er niet meer wordt getrokken 10mA. Het aandrijfsignaal kan variëren van 1 V tot 30 V piek-tot-piek, waardoor integratie mogelijk is met laagspanningslogica en industriële circuits met hogere spanning. Dit passief architectuur geeft de ontwerper volledige controle over de toonfrequentie en elimineert het ruststroomverbruik geassocieerd met actieve oscillatorcircuits.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer (doorvoeropening) | — |
| Nominale spanning | 5 Vp-p | Referentie testniveau |
| Bedrijfsspanning | 1 – 30 Vp‑p | Bereik aandrijfsignaal |
| Resonante frequentie | 4000 ± 500 Hz | Bij nominale omstandigheden |
| Geluidsuitvoer op 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz blokgolf |
| Huidig verbruik | ≤ 10mA | 5 Vp-p, 4000 Hz blokgolf |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

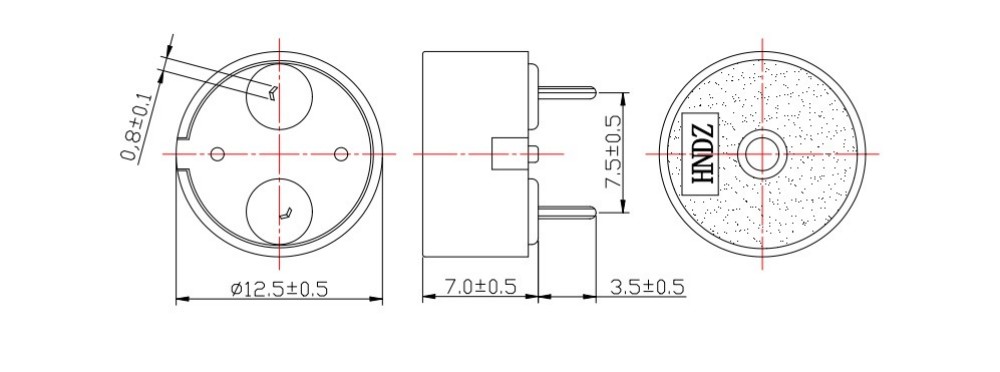

| Afmetingen (diameter × H) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Alleen body, exclusief pinnen |
| Gewicht | 0,66 ± 0,2 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Golfsolderen ★ | 260 ± 5 ℃, 4–6 sec | 2–3 cycli aanbevolen |
| Handmatig solderen ★ | 350 ± 10 ℃, 2–5 sec | 2–3 cycli aanbevolen |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s | Lichaam 2,0 mm van soldeer |
De volgende metingen zijn opgenomen op een monster van 10 eenheden, getest bij 5Vp-p, 4000 Hz vierkante golf. Deze waarden illustreren de typische productieverdeling en zijn dat niet gegarandeerde grenzen. Raadpleeg de specificaties voor het gegarandeerde prestatiebereik hierboven.
| Nee. | SPL (dB) | Stroom (mA) | Capaciteit (nF) | Diameter (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Als passieve component vertrouwt de HNR‑1207 PA7.5 op het hostsysteem om een blokgolf- of PWM-signaal gecentreerd op 4000 Hz. Een gemeenschappelijke implementatie maakt gebruik van a microcontroller GPIO-pin geconfigureerd als timeruitgang, optioneel gebufferd een transistor wanneer een hogere stuurspanning dan de logische voeding gewenst is. De Het capacitieve karakter van de zoemer, met een nominale capaciteit van ongeveer 12 nF, resulteert in korte stroompieken bij elke signaalflank. Het plaatsen van een kleine serieweerstand (100–330Ω) in lijn met de aandrijfpin kan piekstromen beperken zonder dat dit wezenlijk gebeurt die de geluidsuitvoer beïnvloeden. Omdat de bedrijfsspanning 1V tot 30Vp‑p bedraagt, dezelfde zoemer kan rechtstreeks vanaf een 3,3V MCU worden aangestuurd voor een gematigde waarschuwing of versterkt tot 12V of 24V voor luidere toepassingen.
Voor assemblage in volumeproductie is golfsolderen bij 260℃ gedurende 4-6 seconden de beste keuze voorkeursmethode. Handmatig solderen met een strijkijzer ingesteld op 350 ℃ gedurende 2–5 seconden is ook acceptabel, waarbij maximaal drie thermische cycli zijn toegestaan. De behuizing moet Houd minimaal 2,0 mm afstand van het soldeerbad om vervorming te voorkomen.
Elke productiepartij van de 1207 piëzo-elektrische passieve zoemer met Pogo Pin wordt getest op de betrouwbaarheid van zeven onderdelen protocol gedefinieerd in de productspecificatie. De tests omvatten langdurige blootstelling aan vochtigheid (50℃, 90–95% RH, 48 uur), opslag bij hoge en lage temperaturen, thermische cycli tussen -30℃ en +80℃, mechanische val-, trillings- en soldeerhittebestendigheid. Acceptatie vereist dat daarna aan alle elektrische en dimensionale specificaties wordt voldaan een herstel van 2 uur bij kamertemperatuur.
MEIDI's fabriek in Jiangsu integreert interne keramische verwerking en geautomatiseerde piëzo bonding en 100% end-of-line akoestische verificatie. Het kwaliteitsmanagementsysteem is gecertificeerd volgens ISO9001 en batchspecifieke testgegevens kunnen met volume worden geleverd zendingen.
Apparatuur die voor andere doeleinden al een PWM- of blokgolfuitvoer genereert kan de 1207 piëzo-elektrische passieve zoemer met Pogo Pin direct gebruiken zonder toevoeging van oscillatorcircuits. Draagbare instrumenten op batterijen profiteren van de lage aandrijfstroom van 10 mA en de afwezigheid van een rustoscillatorbelasting. In industriële bedieningspanelen Bij gebruik van 12V of 24V DC-voedingen wordt de brede spanningsacceptatie vereenvoudigd het ontwerp van de bestuurder. De kleine voetafdruk van 12,5 mm past ook bij weinig ruimte consumentenelektronica zoals smart home-sensoren en draagbare testers.
Welk aandrijfsignaal heeft deze zoemer nodig?
Het vereist een AC-signaal, meestal een blokgolf of PWM, met een frequentie dichtbij 4000 Hz. Het aanleggen van gelijkspanning produceert geen geluid en kan het element beschadigen.
Kan ik hem rechtstreeks vanaf een microcontroller aansturen?
Ja, op voorwaarde dat het logische niveau binnen het bereik van 1–30Vp-p valt. Voor 3,3V of 5V systemen zal de SPL lager zijn dan de 80 dB gespecificeerd bij 5Vp-p. Een transistor buffer kan de aandrijfspanning verhogen wanneer een hogere output nodig is.
Welke soldeerprofielen worden aanbevolen?
Golfsolderen bij 260℃ gedurende 4–6 seconden wordt aanbevolen. Handmatig solderen kan uitgevoerd bij 350℃ gedurende 2–5 seconden. Beide methoden maken maximaal drie thermische cycli mogelijk.
Hoe moet ik omgaan met de zoemer na het solderen?
De behuizing is niet afgedicht, dus vermijd onderdompeling in schoonmaakmiddelen of vloeimiddel. Bewaar de gemonteerde planken in een droge omgeving om pinoxidatie te voorkomen.
Voor volledige datasheets, frequentieresponscurves of batchspecifieke testrapporten, neem contact op met MEIDI met uw projectvereisten. Technische ondersteuning reageert doorgaans binnen één werkdag.
