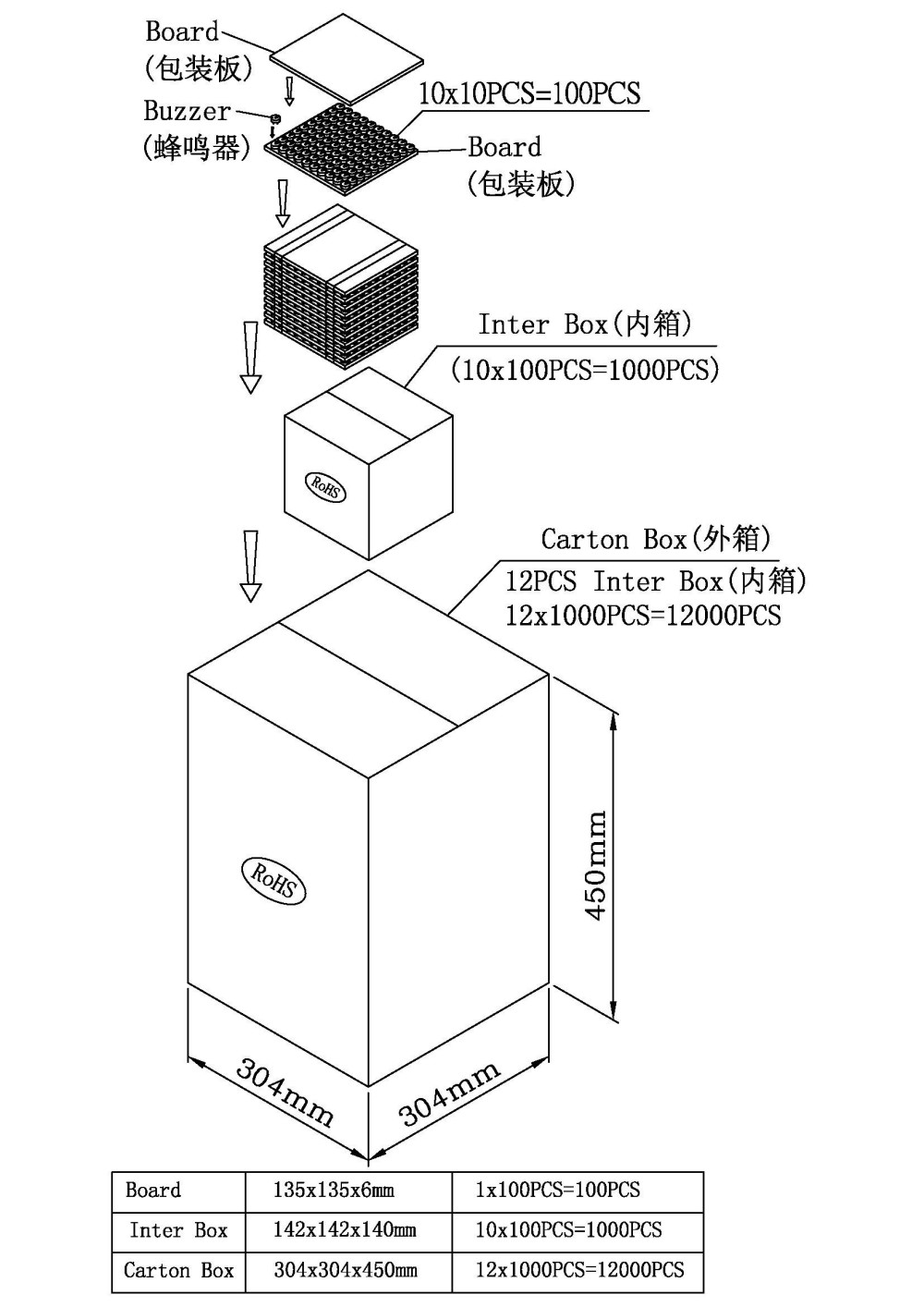

Piëzo-elektrische passieve zoemer met veerbelaste Pogo-pinnen

De HNR-1207 PA6.5 piëzo-elektrische passieve zoemer met veerbelaste Pogo-pinnen is een piëzo-elektrische passieve zoemer met doorlopende gaten, ontworpen voor op batterijen werkende systemen en systemen voor het oogsten van energie waarbij elke microampère de looptijd beïnvloedt. Dit onderdeel verbruikt een gemeten stroom van 0,45–0,54 mA bij 5Vp-p (4000 Hz) en levert ≥80 dB SPL met minder dan een tiende van de stroomsterkte van typische elektromagnetische actieve zoemers, waardoor de levensduur van de batterij in draagbare medische apparaten, draagbare monitoren en draadloze sensornodes aanzienlijk wordt verlengd.

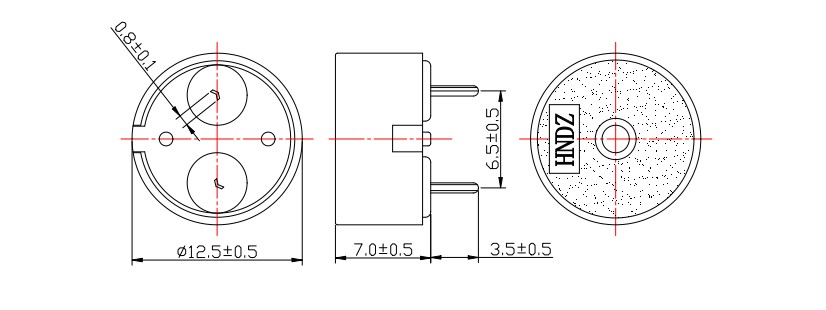

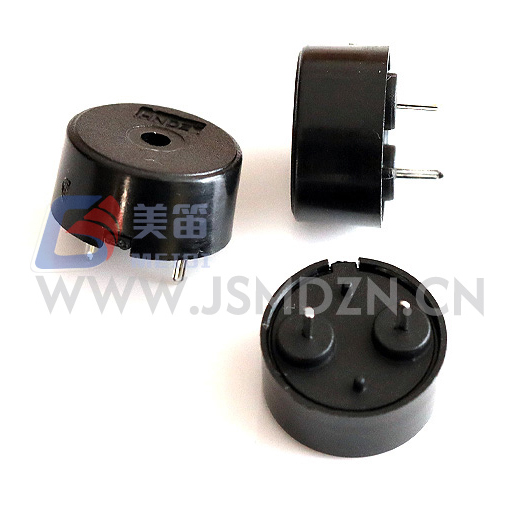

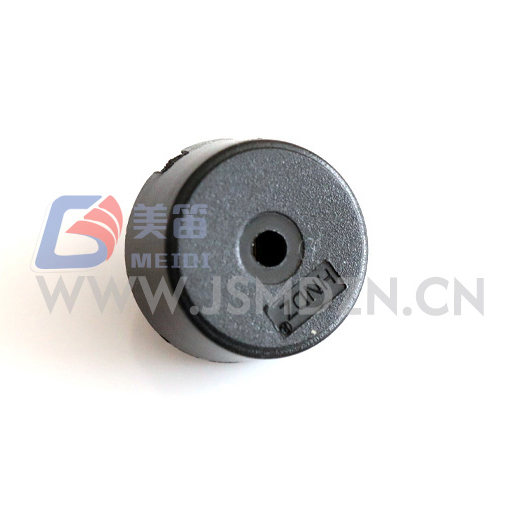

De HNR-1207 PA6.5, vervaardigd in de MEIDI-fabriek in Jiangsu, heeft een piëzo-elektrisch keramisch diafragma van 12,5 mm in een behuizing van 7,0 mm hoog en weegt slechts 0,66 g. De capacitieve belasting (nominaal 10 nF) maakt directe aansturing vanaf de meeste GPIO-pinnen van de microcontroller mogelijk zonder externe transistors, terwijl het werkbereik van 1-30 V meerdere spanningsspecifieke SKU's consolideert in één component voor 3,3 V-, 5 V-, 12 V- en 24 V-systemen. De zwarte PBT-behuizing is bestand tegen golfsolderen bij 260 °C en handmatig nabewerken bij 350 °C, wat zowel geautomatiseerde montage als veldreparatie ondersteunt.

Kerntechnische voordelen

Stroomverbruik van minder dan milliampère – gemeten 0,45–0,54 mA onder nominale omstandigheden; aanzienlijk lager verbruik dan elektromagnetische alternatieven

Ultrabreed bedrijfsbereik van 1–30 V – één SKU bedient 3,3 V-, 5 V-, 12 V- en 24 V-systemen zonder spanningsconversie

10nF capacitieve belasting – directe MCU GPIO-aandrijving in de meeste toepassingen; geen externe transistor of driver-IC vereist

4000 Hz heldere toonweergave – menselijke auditieve ‘sweet spot’-frequentie met lage harmonische vervorming door piëzo-elektrische activering

Ultralichte massa van 0,66 g – minimale traagheidsbelasting voor draagbare, draagbare en trillingsgevoelige PCB-assemblages

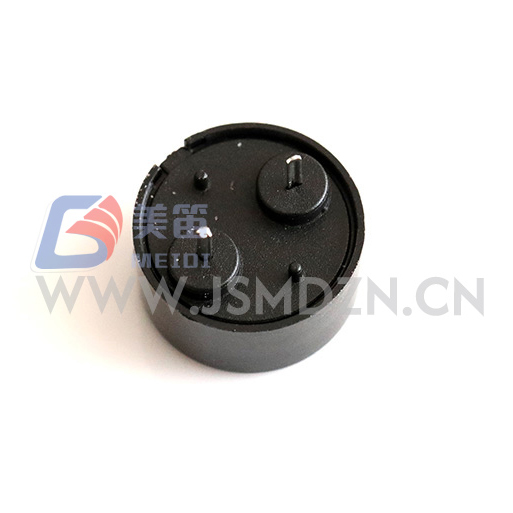

Gepolariseerde montage door gaten – mechanische retentie en polariteitsbescherming in industriële en automobielinstallaties

Productiekwaliteit en procescontrole

MEIDI produceert de HNR-1207 PA6.5 op speciale piëzo-elektrische assemblagelijnen met geautomatiseerde keramische verbindingen, elektrode-afsluiting en frequentie-afstemmingsstations. Onze productiebasis in Jiangsu volgt de ISO 9001-protocollen voor kwaliteitsmanagement, met statistische procescontrole in elke productiefase.

Elke productiepartij ondergaat een uitgebreide verificatie:

Capaciteit 100% test – 10nF ±40% verificatie bij 1 kHz voor aanpassing aandrijfcircuit; gemeten bereik 11,2–12,5 nF in productiemonsters

Resonante frequentiebemonstering – 4000 Hz ±12,5% statistische verificatie; typisch meetbereik 3900–4080 Hz

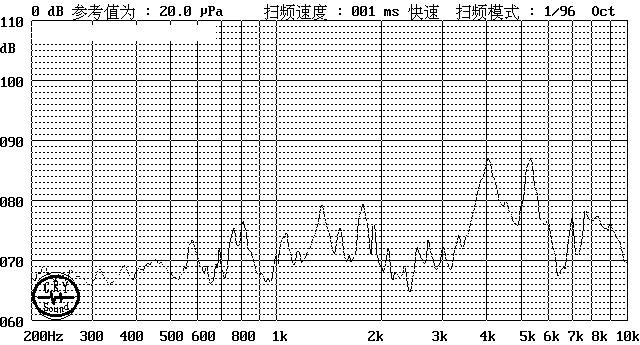

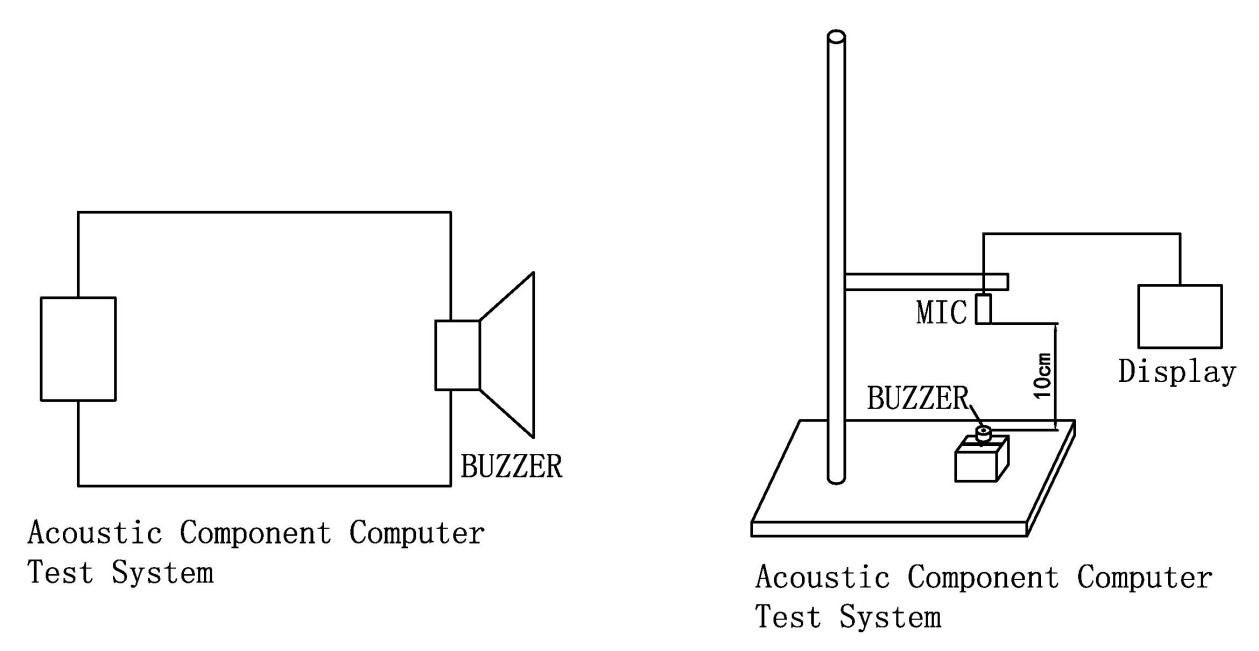

SPL-batchverificatie – ≥80 dB minimaal bij 5Vp‑p, 4000 Hz; gemeten monsterbereik 83–86dB

Validatie stroomverbruik – ≤10mA maximaal; gemeten 0,45–0,54 mA bevestigt prestaties onder de milliampère

Opslag bij hoge temperatuur – 48 uur bij +80±2℃ (opslagtest, niet in bedrijf); parameterherstel na 2 uur omgevingsstabilisatie

Opslag bij lage temperatuur – 48 uur bij -30±2℃; geverifieerde activering bij minimaal 1V

Cyclus van thermische schokken – 5 cycli tussen -30℃ en +80℃ met een pauze van 30 minuten per extreme

Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)

Vochtbestendigheid – 48 uur bij 50±5℃ / 90–95% RH gevolgd door 2 uur herstel en elektrische karakterisering

Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer

Beschikbare certificeringen: RoHS, REACH en UL94 V‑0 voor de PBT-behuizing. De partijcodemarkering op elke eenheid maakt een traceerbaarheid van 10 jaar mogelijk tot aan de productiedatum, testgegevens en grondstofbatches.

Veelgestelde vragen over engineering – Praktische ontwerprichtlijnen

Vraag 1: Kan de HNR‑1207 PA6.5 rechtstreeks worden aangestuurd vanaf een GPIO-pin van een 3,3 V-microcontroller?

Ja, in de meeste gevallen. De capacitieve belasting van 10 nF verbruikt naar schatting 0,13 mA RMS bij 3,3 Vp‑p en 4000 Hz – ruim binnen de 8–20 mA-capaciteit van standaard MCU GPIO-pinnen. Er is geen externe transistor of driver-IC vereist. Voor maximale SPL rijdt u op 5Vp-p als de MCU 5V-tolerante pinnen ondersteunt of werkt vanaf een 5V-rail. Bij 3,3 V is de uitvoer hoorbaar voor nabijheids- en statuswaarschuwingen, maar ligt onder de specificatiedrempel van 80 dB, die gevalideerd is bij 5 Vp-p.

Vraag 2: Hoe schaalt het stroomverbruik met de spanning en frequentie?

Het stroomverbruik in een piëzo-elektrische zoemer is voornamelijk capacitief: I ≈ 2πfCV. Bij constante frequentie schaalt de stroom lineair met de spanning. Bij 10Vp‑p bedraagt ​​de theoretische stroom ongeveer 1,0 mA; bij 24Vp‑p, ongeveer 2,4 mA – nog steeds verwaarloosbaar vergeleken met elektromagnetische alternatieven. Frequentieverdubbeling (bijvoorbeeld 8000 Hz) verdubbelt de stroom bij constante spanning. Voor batterijbudgettering gaan we uit van een capaciteit van 10 nF in het slechtste geval en de beoogde aandrijfspanning.

Vraag 3: Wat is het praktische verschil tussen deze piëzo-passieve zoemer en een elektromagnetische actieve zoemer in een ontwerp op batterijen?

De HNR‑1207 PA6.5 verbruikt 0,45–0,54 mA versus 20–30 mA voor typische elektromagnetische actieve zoemers van 3 V – een reductie van 40–60×. Voor een CR2032-knoopcel (220 mAh) vertaalt dit zich in een aanzienlijk langere looptijd voor intermitterend gebruik. De afweging is een extern aandrijfcircuit: de piëzozoemer heeft een blokgolf van 4000 Hz nodig van een PWM-pin of oscillator, terwijl de actieve zoemer alleen gelijkspanning nodig heeft. Voor ontwerpen met beschikbare PWM-bronnen is de efficiëntiewinst aanzienlijk.

V4: Kan ik de aandrijffrequentie voor meertonige of volumegemoduleerde waarschuwingen variëren?

Ja, binnen de perken. Maximale SPL treedt op bij de resonantiefrequentie van 4000 Hz. Rijden op 3500 Hz of 4500 Hz vermindert het uitgangsvermogen met ongeveer 6–10 dB. Voor meertonige sequenties produceert frequentiemodulatie binnen ±500 Hz resonantie merkbaar verschillende tonen, terwijl de luidheid voldoende blijft. Duty-cycle-modulatie (25%–75%) varieert het waargenomen volume door de gemiddelde energieafgifte aan te passen zonder de frequentie te veranderen. Houd er bij melodische of muzikale toepassingen rekening mee dat piëzozoemers een smalle bandbreedte hebben; complexe golfvormen worden niet getrouw gereproduceerd.

Vraag 5: Is de HNR‑1207 PA6.5 geschikt voor 24V industriële PLC-toepassingen zonder stroombegrenzende weerstanden?

Ja. De capacitieve aard van het piëzo-element betekent dat de stroom zelfbegrenzend is door reactantie en niet door weerstand. Bij 24 Vp-p en 4000 Hz blijft de geschatte stroom onder 1 mA; er is geen serieweerstand vereist voor stroombegrenzing. Een serieweerstand van 100–330Ω wordt echter aanbevolen om het uitslingeren te dempen en de aandrijftransistor te beschermen tegen reactieve belastingstransiënten. Zorg ervoor dat het aandrijfcircuit bestand is tegen het 24V-niveau; standaard 3,3V of 5V MCU-pinnen vereisen een niveauverschuivende transistor of optocoupler.

Vraag 6: Wat is de aanbevolen PCB-indeling om ruiskoppeling te minimaliseren?

Plaats de zoemer uit de buurt van hoge di/dt-schakelknooppunten (buck-converters, motordrivers) om capacitieve koppeling met het piëzo-elektrische element te voorkomen. Houd het aandrijfsignaalspoor kort en leid het, indien mogelijk, op een interne laag met een aardvlak eronder. Een weerstand van 100 Ω in serie met de GPIO-pin, dicht bij de MCU geplaatst, vermindert rinkelen en EMI. Voor ESD-bescherming kunnen een serieweerstand van 1 kΩ en een kleine condensator (bijvoorbeeld 100 pF) aan de aandrijflijn worden toegevoegd.
