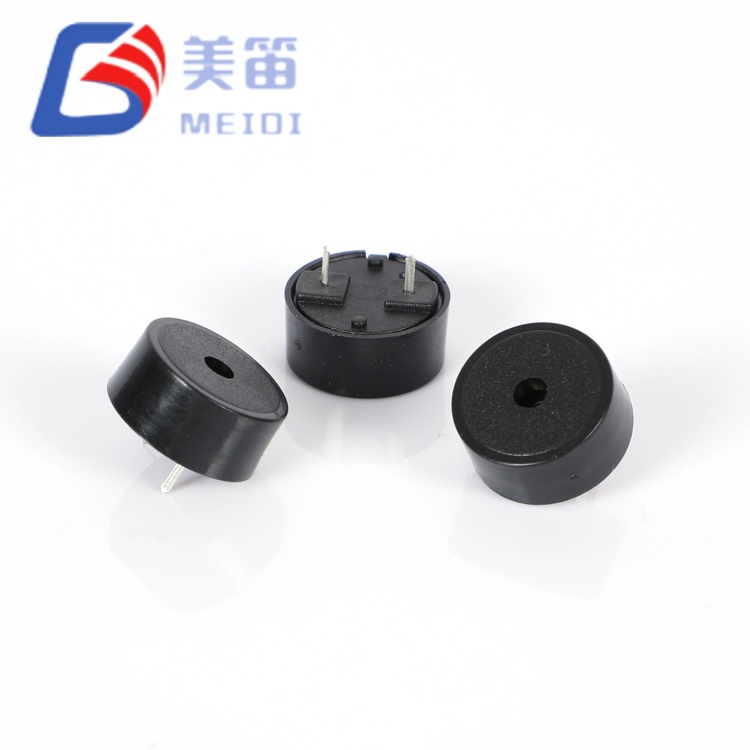

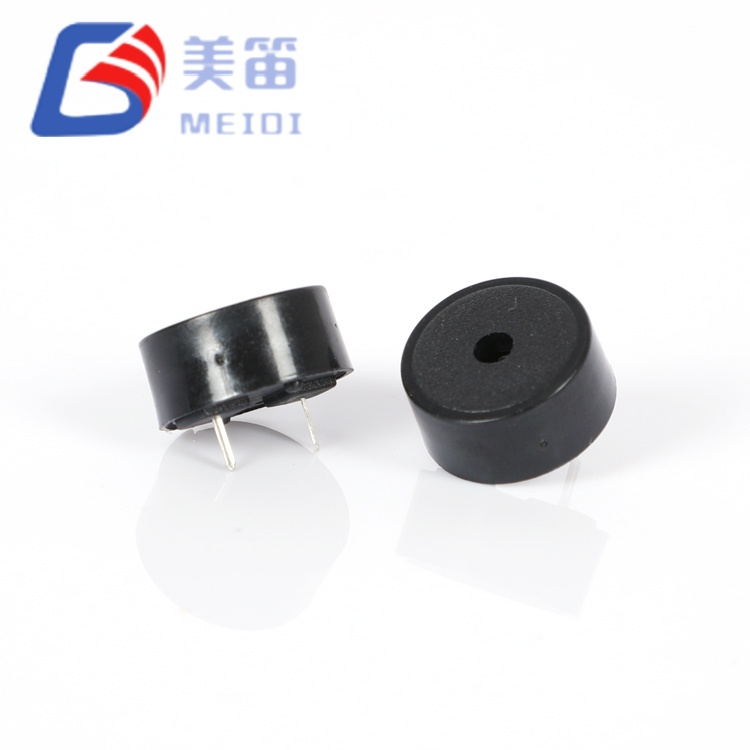

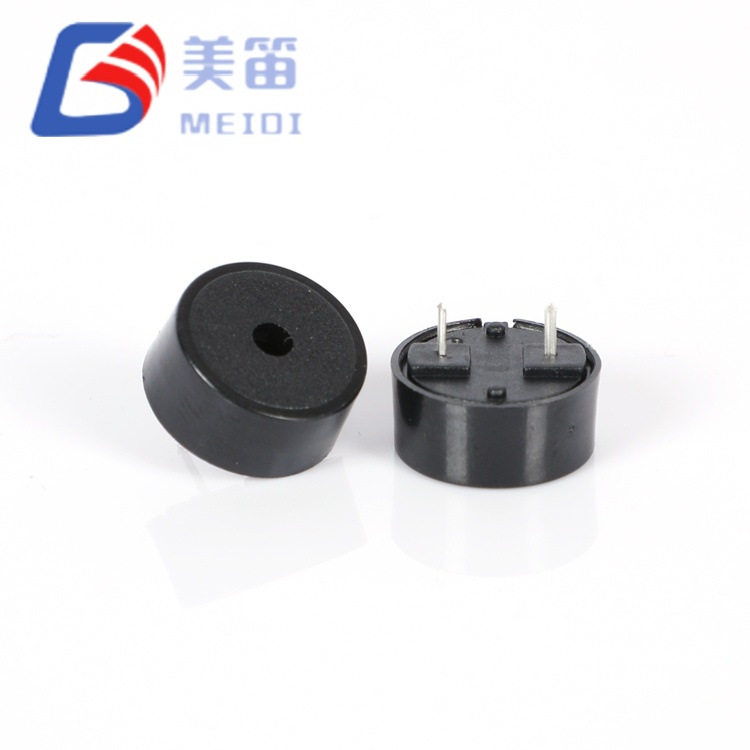

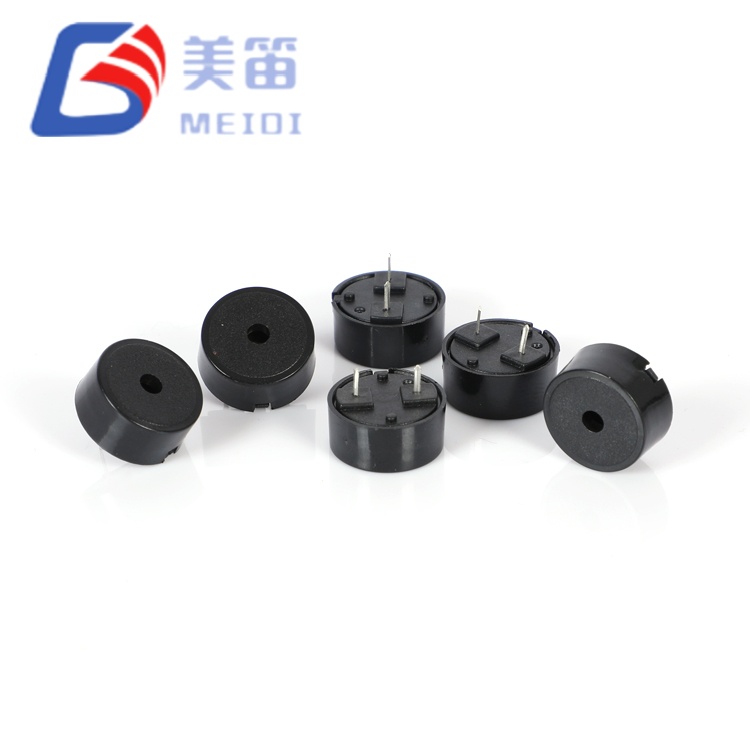

De 1407 piëzo-elektrische passieve zoemer met Pogo Pin is een piëzo-elektrische passieve zoemer met doorlopende gaten die een bewuste middenformaatpositie inneemt tussen compacte 12,5 mm-apparaten en grote 22 mm-modellen. Met een diafragma met een diameter van 14 mm en een hoogte van 6,7 mm levert hij een gemeten akoestisch vermogen van 89–94 dB bij 4000 Hz en 5 Vp‑p – waarmee hij beter presteert dan kleinere alternatieven, terwijl de voetafdruk aanzienlijk minder veeleisend is dan die van grote oplossingen.
Dit onderdeel, vervaardigd in de ISO-9001-gecertificeerde fabriek van MEIDI in de provincie Jiangsu, profiteert van onze ruim tien jaar ervaring in piëzo-elektrische transducertechniek. Het keramische element van 14 mm biedt een 25% groter diafragmaoppervlak dan varianten van 12,5 mm, wat zich vertaalt in een hogere akoestische stralingsefficiëntie zonder de PCB-vastgoedverplichtingen van 22 mm-alternatieven. Het ultrabrede werkbereik van 1-30 V consolideert meerdere spanningsspecifieke SKU's, terwijl het gemeten stroomverbruik van slechts 0,63-0,78 mA bij 5 Vp-p een minimale impact op de batterijduur in draagbare en handheld-toepassingen garandeert.
De 1407 piëzo-elektrische passieve zoemer met Pogo Pin richt zich op een specifieke ontwerpuitdaging: het bereiken van een akoestische output die groter is dan de compacte 12 mm-zoemers, zonder dat dit ten koste gaat van de footprint en de kosten van 22 mm-apparaten. Met een diameter van 14 mm levert hij een gemeten SPL van 89–94 dB – een niveau dat een zinvolle ontwerpmarge biedt voor medische alarmen, apparaatwaarschuwingen en industriële indicaties waarbij de hoorbaarheid niet in gevaar kan worden gebracht.
De resonantiefrequentie van 4000 ± 500 Hz bevindt zich aan de bovenrand van de menselijke gehoorgevoeligheidspiek (2–4 kHz) en produceert een heldere, aandachtvragende toon die door kantoor-, medische en lichtindustriële omgevingsgeluiden heen snijdt. Deze frequentie is vooral effectief in omgevingen waar tonen met een lagere frequentie kunnen worden gemaskeerd door ventilatiesystemen, computerapparatuur of gesprekken.
Als passieve piëzo-elektrische transducer vereist de HNR-1407PA75 externe AC-excitatie – doorgaans een blokgolf van 4000 Hz van een PWM-uitgang van een microcontroller, timer of speciaal driver-IC. Deze architectuur geeft ontwerpers volledige controle over toonpatronen, frequentiemodulatie voor prioriteitsdifferentiatie en op duty-cycle gebaseerde volumeschaling – mogelijkheden die niet beschikbaar zijn met actieve zoemers met een vaste frequentie. De nominale capaciteit van 12 nF (gemeten 11,7–14,2 nF) maakt in veel toepassingen directe aandrijving vanaf de meeste MCU GPIO-pinnen mogelijk zonder externe buffertrappen.
De hoogte van 6,7 mm en de massa van 0,85 g vertegenwoordigen een uitgebalanceerd compromis tussen het volume van de akoestische holte en de mechanische compactheid. Deze vormfactor kan gemakkelijk worden geïntegreerd in draagbare medische apparaten, middelgrote IoT-gateways en bedieningspanelen voor commerciële apparaten, waarbij een diameter van 14 mm past in standaard uitsparingen in het voorpaneel van 15-18 mm.
14 mm middenformaat diameter – 25% meer diafragmaoppervlak dan 12,5 mm alternatieven; levert een hogere SPL zonder een footprint van 22 mm

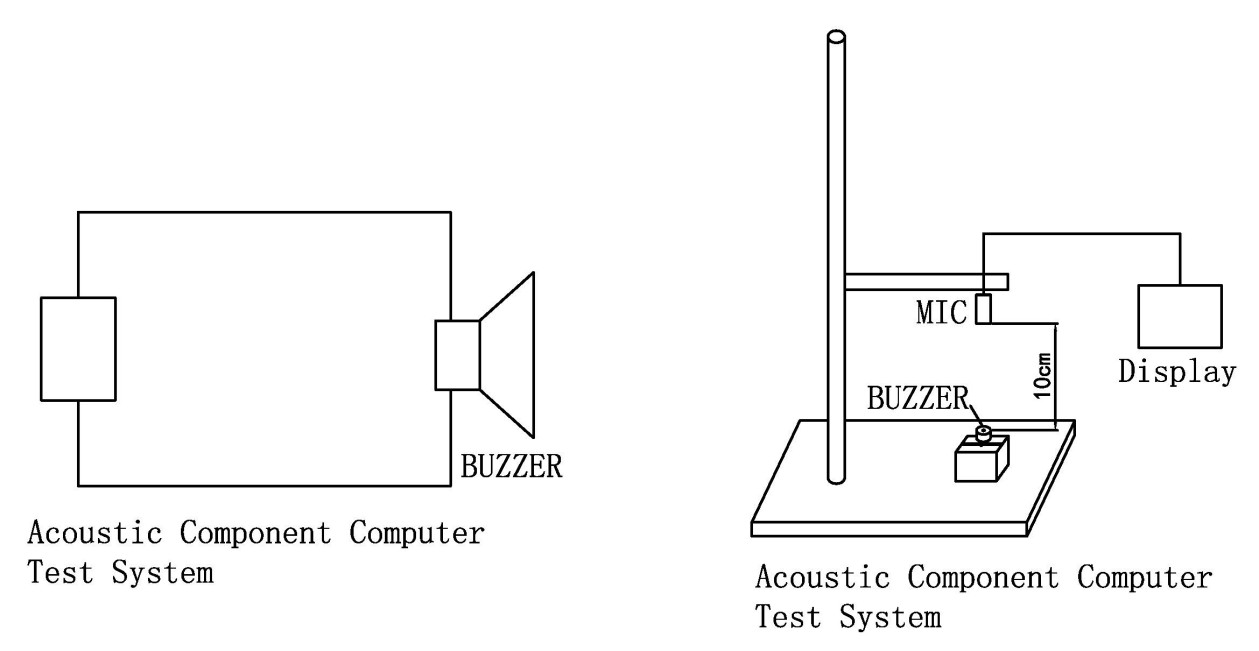

Gemeten akoestische output van 89–94 dB – bij 5Vp‑p, 4000 Hz, 10 cm; biedt een ontwerpmarge boven de ≥85dB-specificatie
4000 Hz scherp tonaal karakter – gepositioneerd op de menselijke auditieve plek met sterke waarneembaarheid in kantoor- en medische omgevingen
Ultrabreed bereik van 1–30 V – één SKU elimineert spanningsspecifieke stuklijstlijnen in 3,3 V-, 5 V-, 12 V- en 24 V-systemen
0,63–0,78 mA sub-milliampère verbruik – bij 5Vp-p; stroomschalen met spanning en inschakelduur voor voorspelbare batterijbudgettering
Slank profiel van 6,7 mm bij 0,85 g – gebalanceerde vormfactor voor draagbare medische apparaten, draagbare instrumenten en middelgrote IoT-nodes
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer | — |
| Nominale spanning | 5 Vp-p | Blokgolf, 4000 Hz |
| Bedrijfsspanning | 1 – 30 Vp‑p | Continu |

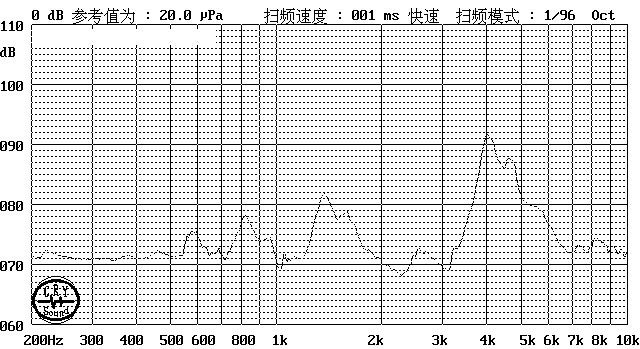

| Geluidsuitvoer | ≥ 85 dB | Bij 5 Vp‑p, 4000 Hz, 10 cm; gemeten 89-94 dB |
| Resonante frequentie | 4000 ± 500 Hz | Bij nominale spanning |
| Huidig verbruik | ≤ 10mA | Bij 5 Vp-p, 4000 Hz; gemeten 0,63–0,78 mA |
| Capaciteit | 12 ± 40% nF | Bij 1 kHz, 25 ℃; gemeten 11,7–14,2 nF |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

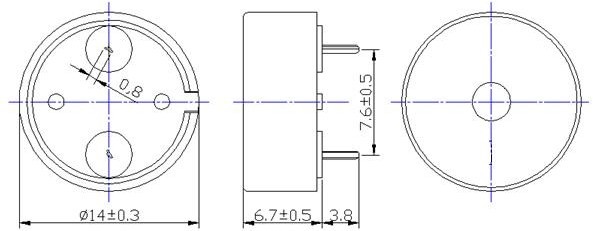

| Afmetingen (diameter × H) | 14 × 6,7 mm | Alleen lichaam |
| Gewicht | 0,85 gr | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V‑0 |
| Montagetype | Doorgaand gat | Gepolariseerde pinnen |
| Soldeertemperatuur (golf) | 260 ± 5 ℃ | 4–6 s, aanbevolen |
| Soldeertemperatuur (handmatig) | 350 ± 10 ℃ | 2–5 s, aanbevolen |
Medische apparaten in de hand – koortswaarschuwingen met een digitale thermometer, grenstonen van de pulsoximeter en draagbare ECG-voltooiingspiepjes waarbij een diameter van 14 mm in ergonomische behuizingen past
Middelgrote IoT-sensorgateways – waarschuwingen voor omgevingsdrempels, piepsignalen over de connectiviteitsstatus en sabotagewaarschuwingen in apparaten die groter zijn dan knoopcelknooppunten maar kleiner dan industriële controllers
Bedieningspanelen voor commerciële apparaten – oventimersignalen, eindtonen van de vaatwassercyclus en waarschuwingen voor koelkaststoringen in standaard uitsparingen op het voorpaneel van 15–18 mm
Auto-interieurmodules – gordelverklikkers, deur-op-deurgeluiden en feedback van diagnosetools op 12V-accessoirebussen
Industriële 24V-besturingssystemen – PLC-foutmelders, bevestigingstonen op HMI-knoppen en hoorbare waarschuwingen voor proceslimieten
Draagbare test- en meetinstrumenten – continuïteitstonen van multimeters, oscilloscooptriggerwaarschuwingen en waarschuwingen voor stroomtoevoerlimieten op middelgrote tafelmodellen
| Ontwerpvereiste | HNR‑1407PA75 Voordeel |
| Hogere SPL dan 12 mm zonder voetafdruk van 22 mm | Diameter van 14 mm gemeten 89–94 dB bij 5Vp-p; biedt akoestische hoofdruimte voor veeleisende waarschuwingstoepassingen |
| Evenwichtige grootte/prestaties voor draagbare apparaten | 6,7 mm hoogte en 0,85 g massa geschikt voor ergonomische medische en testinstrumentbehuizingen |
| Consolidatie van multi-spanningsplatforms | Het bereik van 1–30 V vervangt specifieke zoemers van 3,3 V, 5 V, 12 V en 24 V in BOM |
| Batterijkritisch draagbaar ontwerp | 0,63–0,78 mA stroomverbruik bij 5Vp-p; De stroom schaalt voorspelbaar met de spanning en de inschakelduur |
| Standaard compatibiliteit met uitsparingen in het voorpaneel | Diameter van 14 mm past op gewone 15 mm apparaat- en instrumentranden met minimale speling |
De HNR‑1407PA75 elimineert de binaire keuze tussen compacte 12 mm zoemers met beperkte SPL en omvangrijke 22 mm apparaten met een buitensporig groot oppervlak. Voor ontwerpers van draagbare medische instrumenten, middelgrote IoT-gateways en standaard apparaatpanelen biedt het 14 mm-formaat akoestische speelruimte die 12 mm-alternatieven niet kunnen evenaren, terwijl de PCB- en frontpaneelcompatibiliteit behouden blijft die 22 mm-apparaten in gevaar brengen.
MEIDI produceert de HNR-1407PA75 op speciale piëzo-elektrische assemblagelijnen met geautomatiseerd keramisch persen, elektrode-vuren en inkapseling van de behuizing. Onze productiebasis in Jiangsu werkt onder ISO 9001:2015 kwaliteitsmanagement, met statistische procescontrole in elke fase – van de inspectie van grondstoffen tot de uiteindelijke akoestische verificatie.
Elke productiepartij ondergaat een uitgebreide kwalificatie:
Resonantiefrequentieverificatie – 4000 Hz ±12,5% statistische bemonstering; typisch meetbereik 3900–4080 Hz
SPL batchverificatie – ≥85 dB minimaal bij 5Vp‑p, 4000 Hz, 10 cm; gemeten monsterbereik 89–94dB
Validatie stroomverbruik – ≤10mA maximaal; gemeten 0,63–0,78 mA bevestigt sub-milliampère-efficiëntie
Capaciteitsafscherming – 12 nF ±40% bij 1 kHz voor aanpassing van aandrijfcircuits; gemeten 11,7–14,2 nF
Opslag bij hoge temperaturen – 48 uur bij +80±2℃; parameterherstel na 2 uur omgevingsstabilisatie
Opslag bij lage temperatuur – 48 uur bij -30±2℃; geverifieerde activering bij minimaal 1V
Cyclus van thermische schokken – 5 cycli tussen -30℃ en +80℃ met een pauze van 30 minuten per extreme
Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Vochtbestendigheid – 48 uur bij 50±5℃ / 90–95% RH gevolgd door 2 uur herstel en elektrische karakterisering
Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer
Alle componenten voldoen aan RoHS, REACH en UL94 V‑0. Lotcodemarkeringen op elke eenheid zorgen voor een traceerbaarheid van 10 jaar tot aan de productiedatum, testgegevens en grondstofcertificaten.
Vraag 1: Hoe verhoudt de 14 mm HNR‑1407PA75 zich tot de 12,5 mm en 22 mm alternatieven in dezelfde toepassing?
De diameter van 14 mm levert gemeten 89-94 dB op bij 5 Vp-p, 4000 Hz, 10 cm – een aanzienlijke verbetering ten opzichte van typische 12,5 mm-apparaten (doorgaans 83-86 dB), terwijl de voetafdruk aanzienlijk kleiner blijft dan alternatieven van 22 mm (doorgaans 95-100 dB). Het 14 mm-formaat is optimaal wanneer de uitvoer van 12 mm marginaal is, maar 22 mm mechanisch of esthetisch ongeschikt is. Neem voor specifieke vergelijkingen met alternatieve vormfactoren contact op met MEIDI voor gedetailleerde kruisverwijzingsgegevens.
Vraag 2: Kan deze zoemer rechtstreeks vanuit een 3,3V-microcontroller GPIO worden aangestuurd?
Ja, in de meeste gevallen. Bij 3,3 Vp-p en 4000 Hz verbruikt de capacitieve belasting van 12 nF ongeveer 0,16 mA RMS – ruim binnen de 8-20 mA-broncapaciteit van standaard MCU GPIO-pinnen. Voor veel 3,3V-toepassingen is geen externe transistor of driver-IC vereist. De SPL bij 3,3 V zal echter lager zijn dan de 89–94 dB gemeten bij 5Vp‑p; typische output bij 3,3 V is ongeveer 76-80 dB. Voor maximale output van 3,3V-systemen kunt u een spanningsverdubbelaar van de laadpomp of een speciale piëzo-driver met geïntegreerde boost overwegen.
Vraag 3: Wat is de praktische impact op de batterijlevensduur van het stroomverbruik van 0,63–0,78 mA?
De levensduur van de batterij wordt berekend door de celcapaciteit (mAh) te delen door de bedrijfsstroom (mA) voor een continue toonduur. Voor een typische CR2032-knoopcel (220mAh) zou een continue toon bij 5Vp-p theoretisch ongeveer 280-350 uur duren. Voor intermitterende bedrijfscycli (bijvoorbeeld 1 seconde aan, 4 seconden uit), vermenigvuldigt u met de inschakelduurverhouding (20% inschakelduur verlengt de levensduur tot ongeveer 1400–1750 uur). De werkelijke levensduur van de batterij is afhankelijk van de celkarakteristieken, de aandrijfspanning, de temperatuur en de leeftijd. Beschouw deze cijfers als eerste-orde schattingen.
Vraag 4: Welke invloed heeft de tolerantie van 4000±500 Hz op installaties met meerdere units?
De frequentietolerantie van ±12,5% is typisch voor piëzo-elektrische zoemers in deze grootteklasse. In installaties met meerdere units waar toonconsistentie van cruciaal belang is (bijvoorbeeld gefaseerde arrays of parallelle alarmen), kunnen frequentievariaties hoorbare zweving tussen units veroorzaken. Voor dergelijke toepassingen biedt MEIDI aangescherpte tolerantieopties (±5% of ±3%) voor volumebestellingen. Neem contact op met ons technische team om de frequentiegradatie en aangepaste afstemming voor uw specifieke vereisten met meerdere units te bespreken.
Vraag 5: Is de diameter van 14 mm compatibel met standaard uitsparingen in het voorpaneel?
De behuizingsdiameter van 14 mm vereist een paneeluitsparing van minimaal 14,5 mm met een speling van 0,25 mm per zijde. Dit past zonder aanpassingen op veel standaard 15 mm apparaat- en instrumentranden. Voor retrofittoepassingen waarbij zoemers van 12 mm worden vervangen, kan het voor de diameter van 14 mm nodig zijn om de uitsparing met 1,0–1,5 mm te vergroten. MEIDI levert op verzoek maattekeningen en paneeluitsnijdingssjablonen. Voor toepassingen die zonder aanpassingen een mechanische compatibiliteit van 12 mm vereisen, bieden wij de HNR-1255-serie (diameter 12,5 mm) aan als alternatief.
Vraag 6: Wat is de aanbevolen aandrijfgolfvorm voor maximale akoestische output?
Een blokgolf bij 4000 Hz met een inschakelduur van 50% produceert de hoogste SPL dankzij de snelle spanningsovergangen die de verplaatsing van de piëzo-elektrische elementen maximaliseren. Sinusgolven produceren een schonere toon, maar verminderen de SPL doorgaans met 3–5 dB bij dezelfde piekspanning. Gebruik voor maximale output een blokgolf met zo lage stijg- en daaltijden als uw driver toelaat. Een serieweerstand van 100–330Ω wordt aanbevolen om het rinkelen te dempen en de EMI te verminderen, maar dit kan de SPL enigszins verlagen – waarden boven 330Ω zullen de output merkbaar verzwakken.
Neem voor technische gegevensbladen, 3D STEP-bestanden, toepassingsnotities voor aandrijfcircuits, PWM-configuratievoorbeelden of volumeprijzen contact op met MEIDI Engineering Support.
MEIDI-applicatietechniek reageert doorgaans binnen één werkdag met PCB-behoudtekeningen, richtlijnen voor integratie van akoestische behuizingen en volumeprijzen voor gekwalificeerde programma's.
