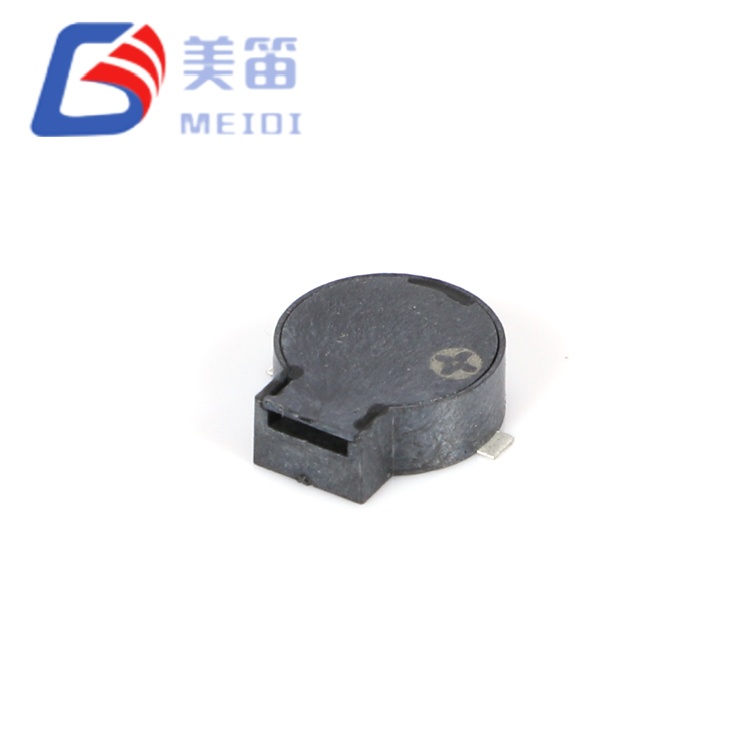

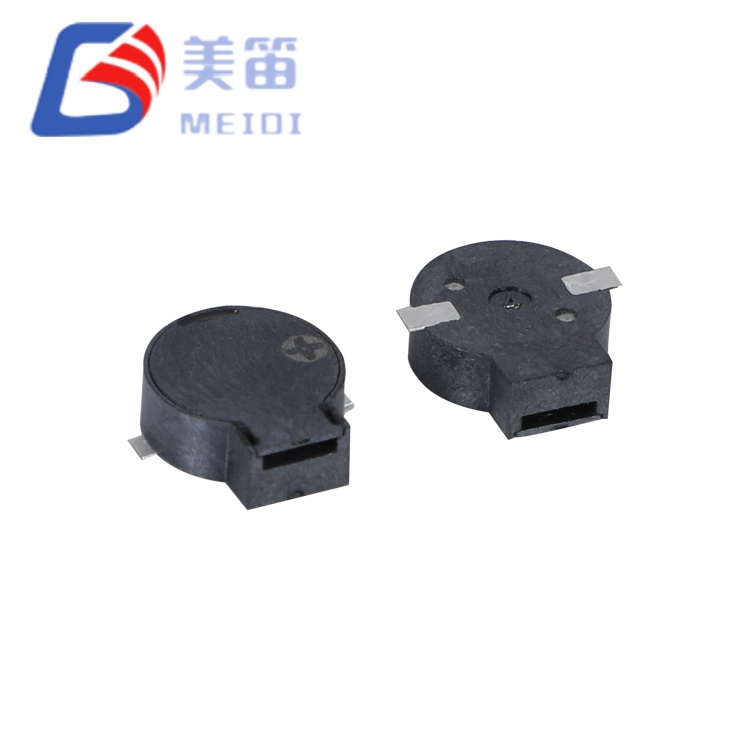

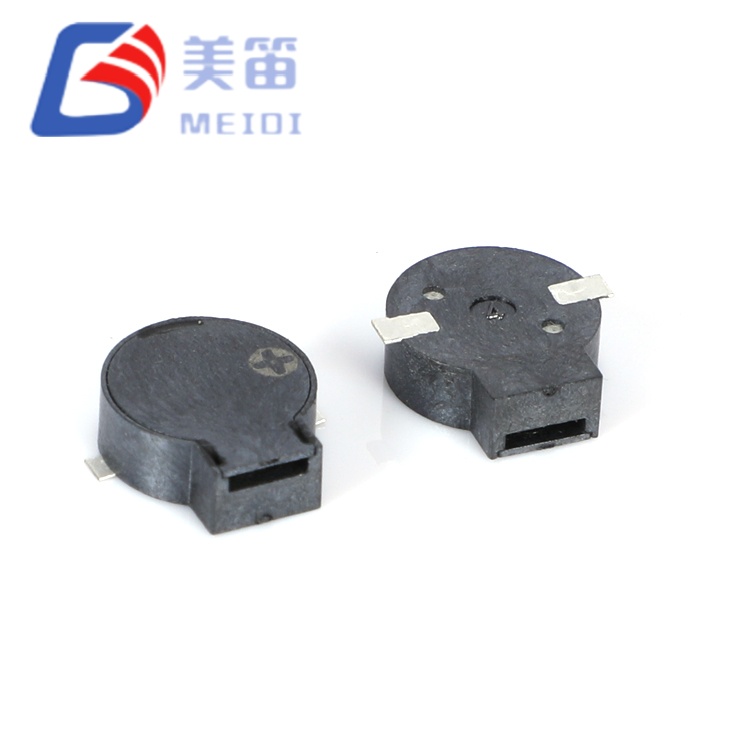

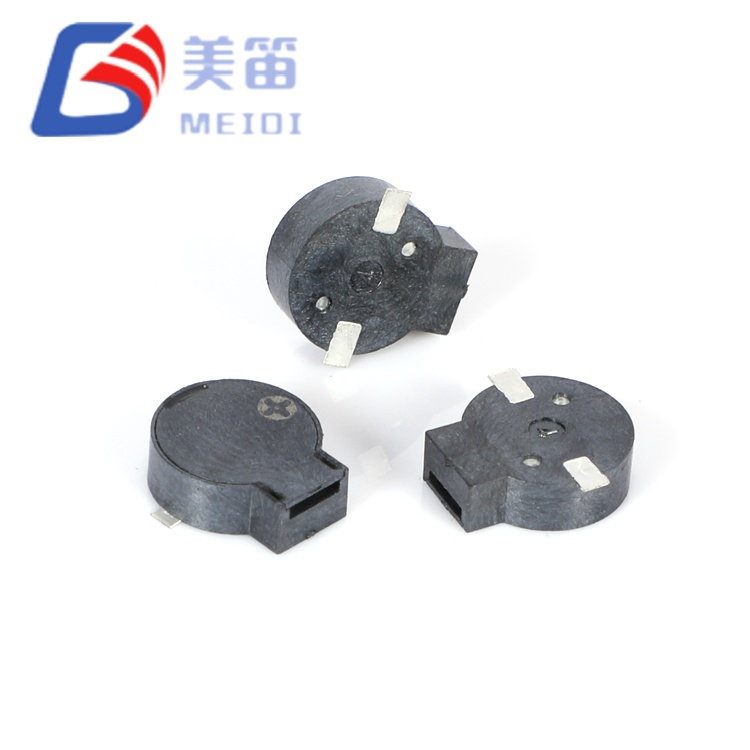

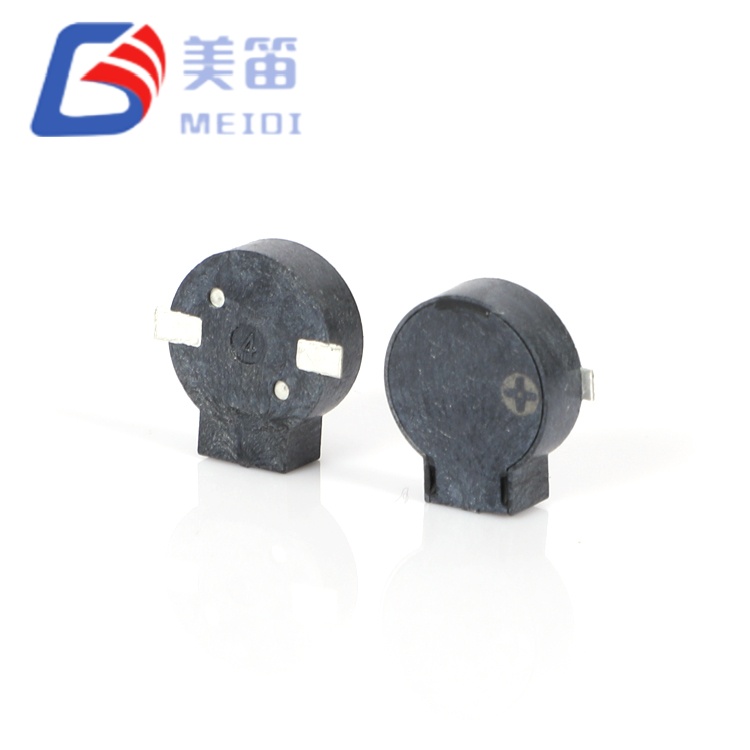

De 9*3,2 mm SMD magnetische passieve zoemer bestaat uit twee elektromagnetische passieve zoemers die een cirkelvormige voetafdruk van 9,0 mm delen met een profiel van 3,2 mm, en een middenweg bieden tussen ultraslanke alternatieven van 2,5 mm en grotere alternatieven van 4,0 mm. Er zijn twee impedantievarianten beschikbaar: het 16Ω-model (MLT-9032-16R) voor 2,5-4,5V-systemen, en het 32Ω-model (MLT-9032-32R) voor 4,5-6,5V-bussen, die beide een geluidsdruk van ≥80 dB bij 2700 Hz leveren vanuit hetzelfde mechanische bereik.
Geproduceerd in de ISO-9001-gecertificeerde fabriek van MEIDI in de provincie Jiangsu, biedt de 3,2 mm holle ruimte een groter intern resonantievolume vergeleken met 2,5 mm varianten, waardoor de laagfrequente akoestische efficiëntie wordt verbeterd zonder de z-asspeling aanzienlijk te beïnvloeden. Het ronde diafragma van 9 mm genereert consistente output over productiebatches, waarbij voorbeeldgegevens SPL-waarden laten zien die doorgaans hoger zijn dan 86 dB. De zwarte LCP-behuizing ondersteunt reflow-solderen bij 255 °C en werkt van -30 °C tot +70 °C, met opslagmogelijkheden tot -40 °C voor koelketenlogistiek.
| Parameter | MLT‑9032‑16R | MLT‑9032‑32R |
| Producttype | Elektromagnetische SMD passieve zoemer | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,6 V (o-p) | 5,0 V (o-p) |
| Bedrijfsspanning | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Geluidsuitvoer op 10 cm | ≥ 80 dB | ≥ 80 dB |
| Bedrijfsstroom | ≤ 100 mA | ≤ 80mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spoel weerstand | 16 ± 3Ω | 32 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

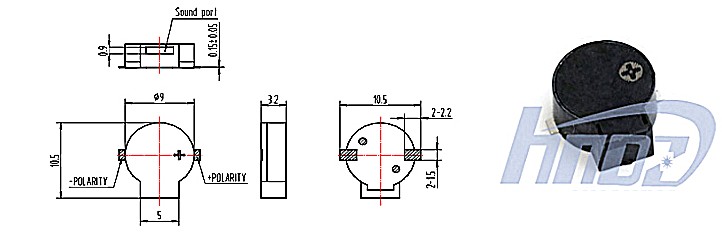

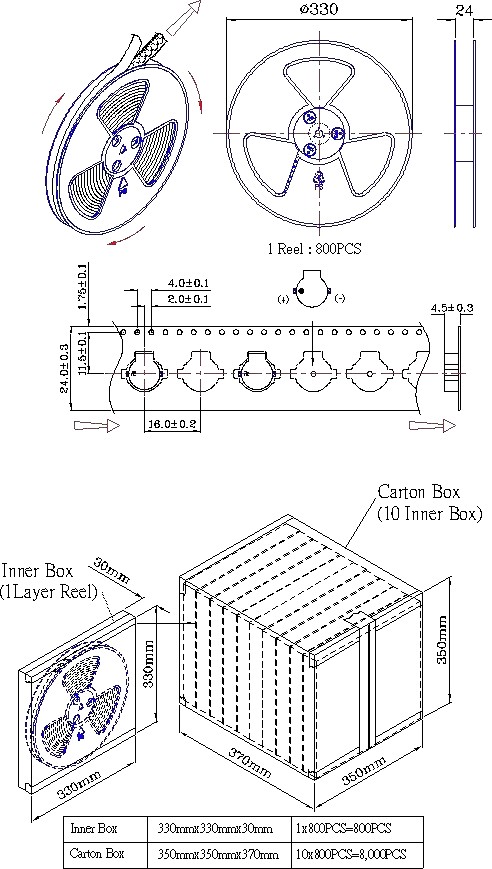

| Afmetingen (diameter × H) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Gewicht | 0,8 gr | 0,8 gr |
| Behuizingsmateriaal | Zwart LCP | Zwart LCP |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De 9*3,2 mm SMD magnetische passieve zoemer neemt een bewuste positie in tussen de ultraslanke 2,5 mm MLT-9025 en de grotere 4,0 mm MLT-8540-families. De holtehoogte van 3,2 mm zorgt voor een verbeterde Helmholtz-resonantie bij 2700 Hz vergeleken met de 2,5 mm-variant, waardoor een verbeterde akoestische efficiëntie wordt geleverd zonder het z-asbudget van de meeste industriële en automobielbehuizingen te overschrijden. Dit maakt het een veelzijdige keuze voor ontwerpen waarbij de verticale speling beperkt is, maar de akoestische output robuust moet blijven.
De architectuur met dubbele impedantie biedt dezelfde inkoopflexibiliteit als andere producten uit de MLT-serie: een enkele mechanische voetafdruk ondersteunt zowel 16Ω- als 32Ω-varianten, waardoor ingenieurs verschillende spanningsrails kunnen evalueren zonder wijzigingen in de PCB-lay-out. De 16Ω-variant is geoptimaliseerd voor 3,6V Li-ion- en 3,3V-logische systemen, terwijl de 32Ω-variant zich richt op 5V-auto- en industriële bussen, elk met een stroomverbruik dat is afgestemd op de spanningsklasse.
De ronde voetafdruk van 9,0 mm biedt een groter membraanoppervlak dan vierkante 8,5 mm-alternatieven, wat bijdraagt aan de gemeten SPL-prestaties. De massa van 0,8 g zorgt voor een betrouwbare verwerking door standaard pick-and-place-apparatuur, en de zwarte LCP-behuizing handhaaft de maatstabiliteit over het volledige thermische bereik, waardoor zowel reflow- als golfsoldeerprocessen worden ondersteund.
Uitgebreide holte voor optimalisatie van lage frequenties – 3,2 mm hoogte zorgt voor een groter intern resonantievolume vergeleken met 2,5 mm tegenhangers, waardoor de akoestische efficiëntie bij 2,7 kHz wordt verbeterd zonder de PCB-voetafdruk te vergroten
Uniform platform met dubbele impedantie – 16Ω- en 32Ω-opties vanuit identieke mechanische omhulling van 9,0 x 3,2 mm, waardoor mechanisch herontwerp wordt geëlimineerd bij het evalueren van aandrijfspanningsarchitecturen voor productgeneraties
Laagfrequente ruispenetratie – 2700 Hz resonantiecentrum richt zich op de 2-3 kHz-band waar de spectrale dichtheid van industrieel omgevingsgeluid wordt geminimaliseerd, waardoor de waarneembaarheid van waarschuwingen in machine- en voertuigomgevingen wordt verbeterd
Spanningsgeoptimaliseerde stroomefficiëntie – 16Ω variant ≤100mA bij 3,6V; 32Ω-variant ≤80mA bij 5V; verifieer de thermische en EMI-prestaties in de doelbehuizing
Langdurige opslag bij koud weer – opslagcapaciteit van -40°C ondersteunt arctische logistiek, apparatuur op grote hoogte en in de winter opgeslagen machines zonder parametrische degradatie
Reflow-compatibele LCP-behuizing – zwart vloeibaar kristalpolymeer is bestand tegen loodvrije reflow-pieken van 255 ± 5 °C met maximaal 3 passages, waardoor de dimensionele stabiliteit over het volledige thermische bereik behouden blijft
Magazijnautomatisering en logistieke robotica – waarschuwingen voor het vermijden van botsingen, pick-voltooiing en laaddocks in AGV's, AMR's en geautomatiseerde sorteersystemen die actief zijn in industriële hallen met hoge echo
Laadinfrastructuur voor elektrische voertuigen – verbindingsstatus-, fout- en sessie-voltooitonen in Level 2 wallboxen en DC-snellaadzuilen met 5V interne busarchitecturen
Randapparatuur voor telecommunicatie – alarmen voor thermische drempels, ventilatorstoringen en stroomredundantie in kleine 5G-cellen, externe radio-eenheden en backhaul-behuizingen voor buiten
Commerciële keuken- en foodserviceapparatuur – waarschuwingen wanneer de cyclus voltooid is, de temperatuur is bereikt en de deur op een kier staat in heteluchtovens, snelkoelers en geautomatiseerde drankautomaten
Spoor- en OV-interieursystemen – deurbelemmering, volgende halte en noodintercomtonen in forensentreinen, metro's en tramperrons met 24V-tot-5V gereguleerde subsystemen
Industriële pomp- en compressorcontrollers – waarschuwingen voor cavitatie, overdruk en onderhoudsintervallen in afvalwaterstations, HVAC-koelmachines en pneumatische distributiepanelen

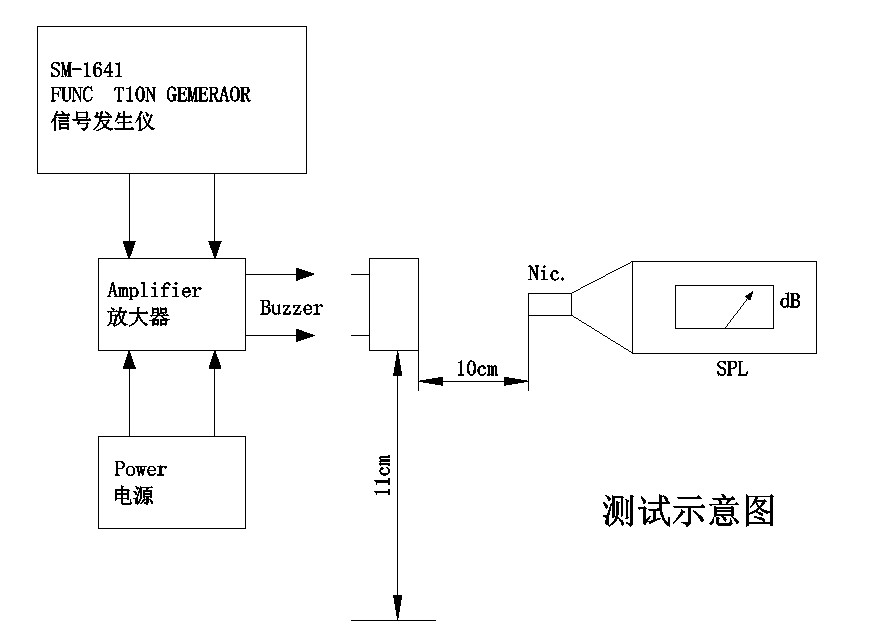

Verificatie van productiebatches (n=10 per variant) onder standaardomstandigheden – blokgolf bij nominale spanning, resonantiefrequentie, 50% inschakelduur, 10 cm vrije veldmeting – bevestigt de volgende verdelingen:
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentie (Hz) | Impedantie (Ω) |
| MLT‑9032‑16R | 86,2-89,7 | 68,0–72,5 | 2700 (alle monsters) | 15,6–17,2 |
| MLT‑9032‑32R | 85,4-88,9 | 60,5-64,2 | 2700 (alle monsters) | 29,8–32,3 |
Beide varianten vertonen een frequentieafwijking van nul bij alle monsters, wat duidt op een volwassen productiecontrole. Het SPL-bereik van 85,4–89,7 dB biedt 5,4 dB tot 9,7 dB hoofdruimte boven het minimum van 80 dB, waardoor de demping van de behuizing en veroudering van de componenten worden opgevangen. De 16Ω-variant vertoont een iets hogere piek-SPL dankzij de hogere stroomafgifte bij de nominale spanning, terwijl de 32Ω-variant een vergelijkbare output levert met een lager stroomverbruik, wat de ontwerpintentie van spanningsoptimalisatie bevestigt.
MEIDI produceert beide MLT-9032-varianten op speciale SMD-assemblagelijnen met geautomatiseerde spoelwikkeling, solderen en akoestische kalibratie. Onze vestiging in Jiangsu beschikt over de ISO 9001:2015-certificering, waarbij in elke productiefase statistische procescontrole wordt toegepast.
Elke productiebatch ondergaat uniforme kwalificatietests:
Elektrische karakterisering – 100% verificatie van spoelweerstand, bedrijfsstroom en resonantiefrequentie
Akoestische validatie – statistische bemonstering bevestigt SPL ≥80dB; de meetresultaten overschrijden consistent de 85dB
Klimaatbestendigheid – 48 uur opslag bij hoge temperatuur bij +80 °C, 48 uur opslag bij lage temperatuur bij -30 °C en thermische schok van 5 cycli (-30 °C ↔ +80 °C, verblijftijd van 30 minuten per uiterste temperatuur)
Mechanische belasting – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur totaal) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Vochtbestendigheid – 48 uur bij 50°C / 95% RH met herstel na 2 uur en elektrische karakterisering
Hittebestendigheid van soldeer – 250 °C gedurende 10 seconden met een afstand van 2,0 mm tussen lichaam en soldeer, plus naleving van het reflow-profiel
RoHS- en REACH-conformiteitsdocumentatie is beschikbaar. Lotidentificatiecodes bieden volledige traceerbaarheid tot aan de productiedatum, testresultaten en grondstofcertificaten.
Vraag 1: Hoe verhoudt de 3,2 mm MLT‑9032 zich tot de 2,5 mm MLT‑9025 en de 4,0 mm MLT‑8540?
De hoogte van 3,2 mm van de MLT‑9032 vertegenwoordigt een middenweg tussen de MLT‑9025- en MLT‑8540-families. De akoestische output is bij alle drie vergelijkbaar (≥80 dB), maar de grotere holte zorgt voor een consistentere off-resonantierespons en verminderde gevoeligheid voor akoestische belasting van de behuizing. Selecteer de MLT‑9025 voor ultraslanke ontwerpen, de MLT‑9032 voor evenwichtige speling en de MLT‑8540 voor maximale akoestische hoofdruimte waar verticale ruimte beschikbaar is.
Vraag 2: Welk aandrijfcircuit wordt aanbevolen voor elke variant?

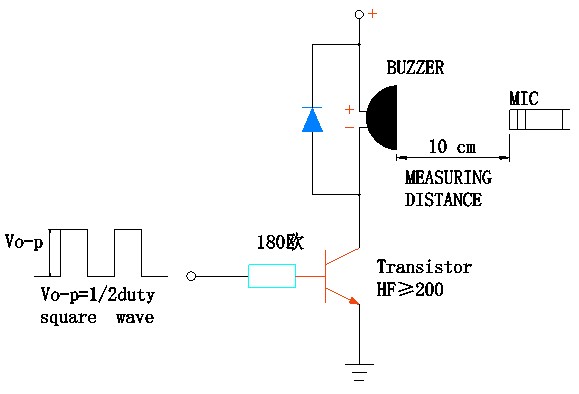

De 16Ω-variant bij 3,6V trekt ≤100mA en kan rechtstreeks worden aangestuurd vanaf geschikte MCU GPIO-pinnen (controleer de pinstroomsterkte ≥100mA) of via een eenvoudige NPN-transistorschakelaar met een basisweerstand van 180Ω. De 32Ω-variant bij 5V verbruikt ≤80mA, maar vereist een driverfase wanneer deze wordt aangestuurd vanuit 3,3V-logica; van 5V-logica, een basisweerstand van 330 Ω met een transistor voor algemeen gebruik (hFE≥ 200) zorgt voor voldoende aandrijving. Voor beide varianten is een terugslagdiode (1N4148 of vergelijkbaar) over de spoel verplicht om het aandrijfelement tijdens het schakelen te beschermen tegen inductieve terugslag.
Vraag 3: Kan de MLT‑9032 magnetische zoemers met doorlopende gaten in bestaande ontwerpen vervangen?
Ja, met revisie van de PCB-indeling van doorgaand gat naar SMD-pads. De ronde voetafdruk van 9,0 mm neemt minder bordoppervlak in beslag dan typische 12 mm doorlopende zoemers, terwijl geboorde gaten en handmatig inbrengen worden geëlimineerd. De akoestische output (≥80dB) voldoet aan of overtreft veel equivalenten van 12 mm doorgaande gaten. De belangrijkste ontwerpoverweging is de migratie van aandrijfcircuits: through-hole zoemers werken vaak op 12 V met interne oscillatoren, terwijl de MLT-9032 externe 2,7 kHz-excitatie vereist bij 3,6 V of 5 V. Een PWM-uitgang van een microcontroller of een eenvoudige oscillator vervangt de zelf-oscillerende aandrijving.
Vraag 4: Is de hoogte van 3,2 mm compatibel met standaard smartphone- en tabletbehuizingen?
Het profiel van 3,2 mm overschrijdt het z-asbudget van de meeste moderne smartphones (doorgaans 2,0–2,5 mm boven de printplaat), maar past comfortabel in tablet-, laptop-, industriële handheld- en auto-interieurbehuizingen waar een speling van 4,0–6,0 mm gebruikelijk is. Voor ultradunne consumentenelektronica zijn de MLT-9025 (2,5 mm) of MLT-5020 (2,0 mm) families geschikter. De MLT‑9032 richt zich op toepassingen waarbij de akoestische prestaties zwaarder wegen dan de absolute slankheid.
Vraag 5: Zijn aangepaste resonantiefrequenties of impedantiewaarden beschikbaar voor OEM-programma's?
Ja. MEIDI ondersteunt OEM/ODM-aanpassingen, waaronder tussenliggende impedantiewaarden, gewijzigde resonantiefrequenties (bereik van 2,0–3,5 kHz), alternatieve behuizingskleuren voor visuele identificatie en op maat gemaakte tape-and-reel-verpakkingen. Er gelden minimale bestelhoeveelheden en levertijden. Neem contact op met ons verkoopteam om specifieke vereisten te bespreken en vraag een offerte aan voor aangepaste configuraties.
Vraag 6: Wat is de typische akoestische levensduur bij continu gebruik?
De standaardkwalificatie omvat 96 uur continu gebruik bij 25 °C met een blokgolf van 50% inschakelduur. Voor onbepaalde continue toontoepassingen raadt MEIDI aan om de inschakelduur te beperken tot 50% of om intermitterende waarschuwingspatronen te implementeren (bijvoorbeeld 1 seconde aan, 3 seconden uit) om de verwarming van de spoel te verminderen en de levensduur te verlengen. Uitgebreide levensduurtestgegevens voor specifieke bedrijfsomstandigheden zijn op aanvraag beschikbaar.
Neem voor volledige technische documentatie, aanbevelingen voor de PCB-voetafdruk, referentiedrivercircuits voor beide impedantievarianten of volumeprijzen contact op met MEIDI Engineering Support. Er zijn technische monsters van zowel 16Ω- als 32Ω-varianten beschikbaar voor gekwalificeerde ontwikkelingsprojecten.
Ons applicatie-engineeringteam reageert doorgaans binnen één werkdag met richtlijnen voor reflowprofielen, opmerkingen over de integratie van akoestische behuizingen en ontwerpondersteuning die is afgestemd op uw specifieke spannings- en stroomvereisten.
