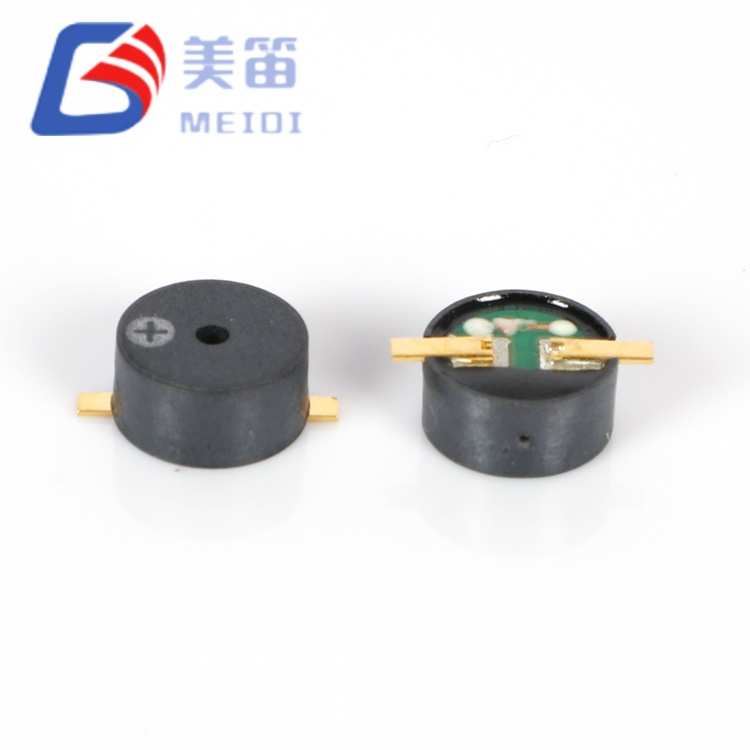

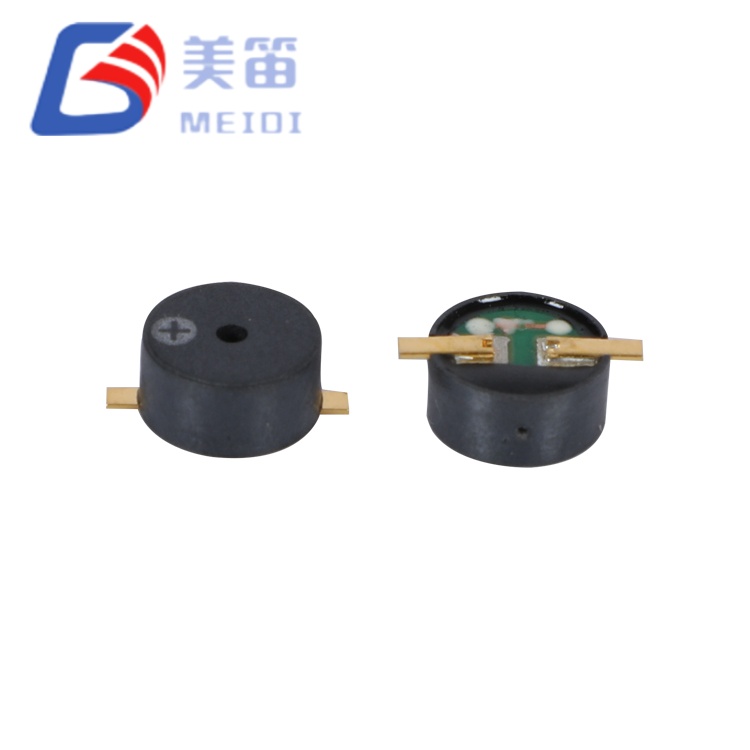

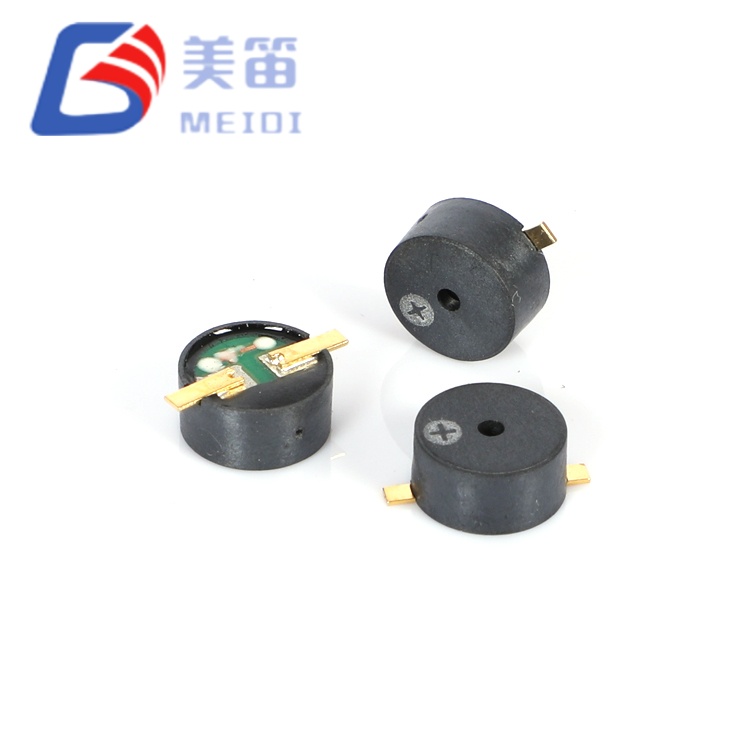

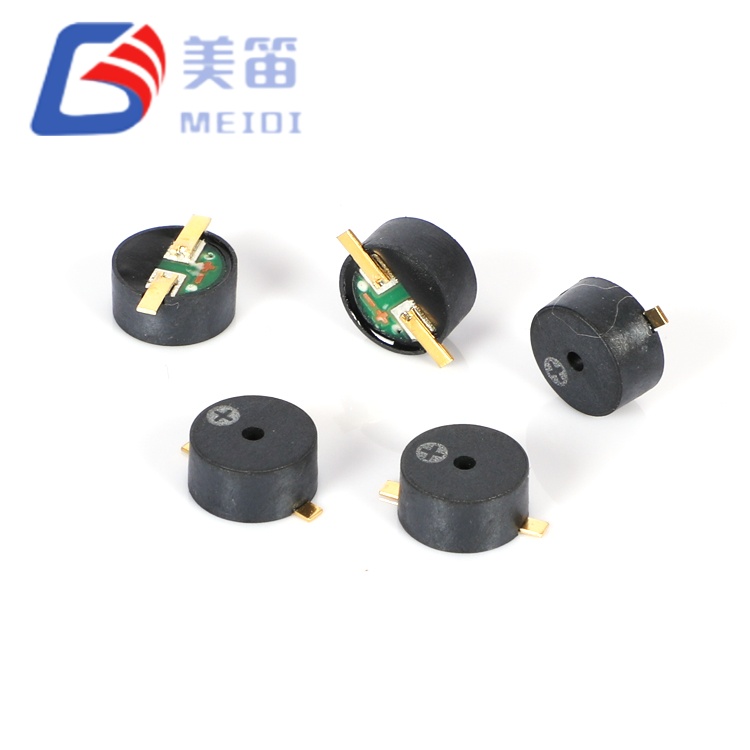

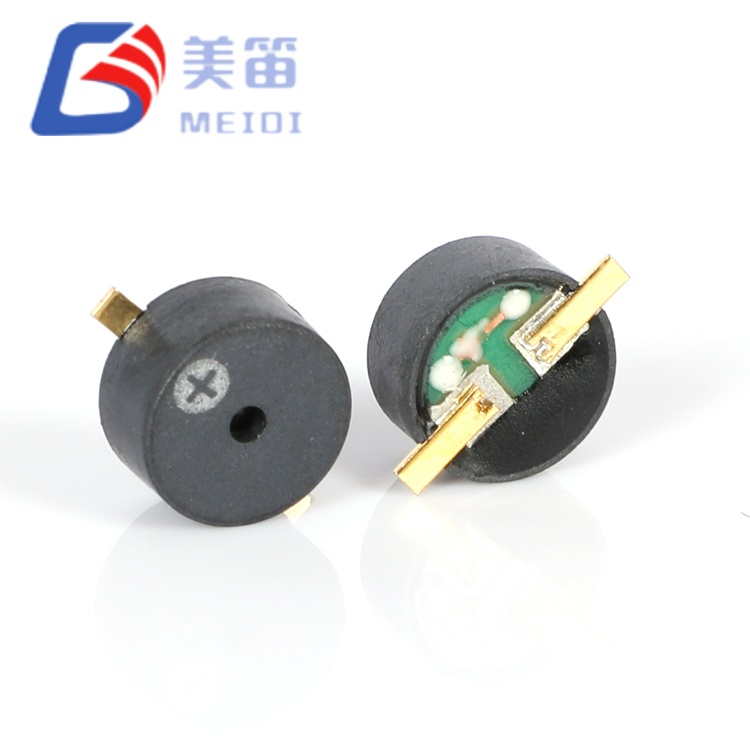

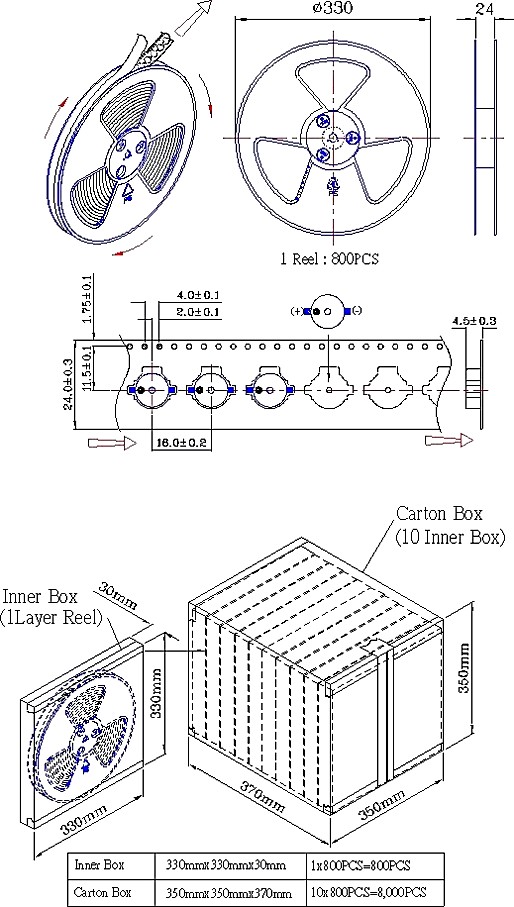

De 9 x 4,5 mm SMD magnetische passieve zoemerfamilie brengt drie elektromagnetische passieve zoemers samen in een rond SMD-pakket van 9,0 mm met een holtehoogte van 4,5 mm, de diepste in MEIDI's 9 mm-bereik. Twee standaard spoelweerstanden dekken 3,6V- en 5V-rails, terwijl een F-16R-variant een koperen ring aan het magnetische circuit toevoegt voor een grotere akoestische efficiëntie op hetzelfde aandrijfniveau. De gebruikelijke resonantie van 2700 Hz onderdrukt laagfrequent machinegeluid en de zwarte LCP-behuizing is compatibel met loodvrij reflow-solderen.
Ronde diameter van 9,0 mm met een profiel van 4,5 mm - hoogste holte in de 9,0 mm-serie voor maximale laagfrequente resonantie-efficiëntie
Drievoudige configuratie: standaardmodellen met dubbele impedantie (16Ω / 32Ω) plus verbeterde variant met koperen ringen (F-16R) voor verhoogde magnetische fluxdichtheid
Laagfrequente resonantie van 2700 ± 300 Hz - superieure penetratie van omgevingsgeluid versus 4 kHz-alternatieven
16R: 3,6 V nominaal, 2,5–4,5 V bereik, ≤80 mA; 32R: 5V nominaal, bereik 4,5–6,5V, ≤80 mA; F-16R: verbeterd magnetisch circuit met koperen ringen
Uitgebreid thermisch bereik: -30 °C tot +70 °C tijdens bedrijf, -40 °C tot +85 °C opslag
Reflow-compatibele zwarte LCP-behuizing: geschikt voor een piektemperatuur van 255 ± 5 °C, maximaal 3 passages
Maximale holtehoogte in series van 9,0 mm: het profiel van 4,5 mm biedt een groter intern resonantievolume dan alternatieven met een lagere hoogte, en ondersteunt een efficiënte akoestische output van 2,7 kHz.
Drievoudige configuratieflexibiliteit: 16Ω en 32Ω standaardvarianten voor selectie van spanningsarchitectuur, plus F-16R koperen ring-verbeterd model voor toepassingen die maximale akoestische output vereisen bij een identieke footprint.
Magnetische versterking met koperen ring (F-16R): een koperen kortsluitring in het magnetische circuit verbetert de akoestische output bij gelijkwaardige aandrijfomstandigheden door wervelstroomverliezen te verminderen.
Laagfrequente ruispenetratie: het resonantiecentrum van 2700 Hz richt zich op de 2-3 kHz-band waar de spectrale dichtheid van industrieel omgevingsgeluid afneemt, waardoor de waarneembaarheid van waarschuwingen in zware machines en voertuigomgevingen wordt verbeterd.
Spanningsgeoptimaliseerde impedantiekoppeling: 16R voor 3,6 V Li-ion/logische systemen met ≤80 mA stroomverbruik; 32R voor 5V auto-/industriële bussen met een stroomverbruik van ≤80 mA; De F-16R behoudt een impedantie van 16Ω met een verbeterd magnetisch circuit voor superieure output bij gelijkwaardig vermogen.
Langdurige opslag bij koud weer: -40 °C opslagcapaciteit ondersteunt arctische logistiek, apparatuur op grote hoogte en in de winter opgeslagen machines zonder parametrische degradatie.
| Parameter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Producttype | Elektromagnetische SMD passieve zoemer | Elektromagnetische SMD passieve zoemer | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,6 V (o-p) | 5,0 V (o-p) | 3,6 V (o-p) |
| Bedrijfsspanning | 2,5 – 4,5 V (o-p) | 4,5 – 6,5 V (o-p) | 2,5 – 4,5 V (o-p) |

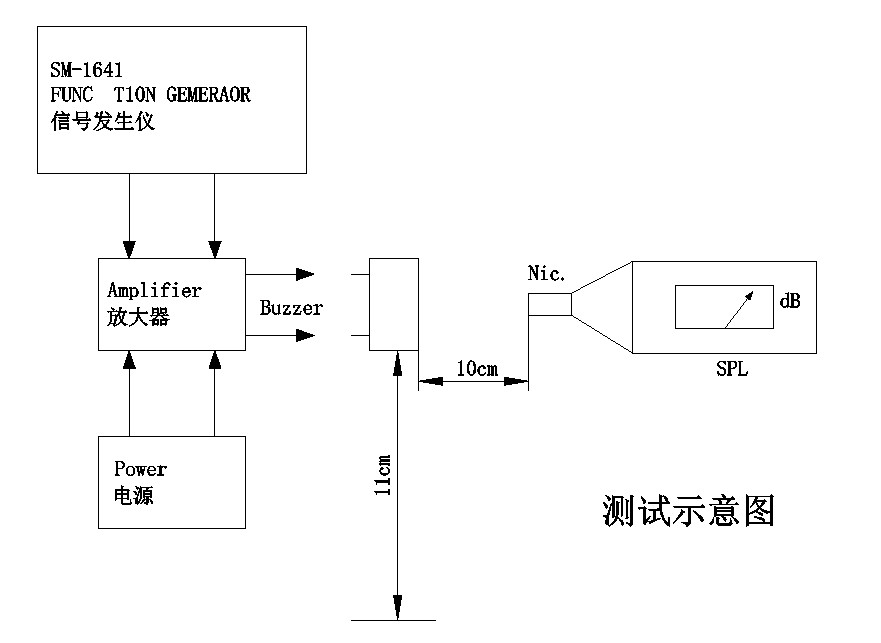

| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (verbeterd) |
| Bedrijfsstroom | ≤ 80mA | ≤ 80mA | ≤ 100 mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spoel weerstand | 16 ± 3Ω | 32 ± 3Ω | 16 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

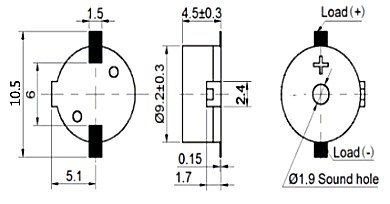

| Afmetingen (diameter × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Gewicht | 0,8 gr | 0,8 gr | 0,8 gr |
| Behuizingsmateriaal | Zwart LCP | Zwart LCP | Zwart LCP |
| Magnetische verbetering | Standaard | Standaard | Koperen ring |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De 9 x 4,5 mm SMD magnetische passieve zoemer vertegenwoordigt het akoestische hoogtepunt van MEIDI's 9,0 mm ronde SMD-zoemerportfolio. Het profiel van 4,5 mm – het hoogste in de serie – levert 80% meer intern resonantievolume dan de 2,5 mm MLT-9025 en 12,5% meer dan de 4,0 mm MLT-8540, wat zich vertaalt in een superieure laagfrequente efficiëntie en geluidsdrukgeneratie bij 2700 Hz.
De drievoudige configuratiearchitectuur richt zich op drie verschillende inkoopscenario's. De MLT-9045-16R (16 ± 3 Ω, 2,5–4,5V) is geschikt voor op batterijen werkende en op 3,3V logica gebaseerde ontwerpen waarbij de haalbaarheid van directe GPIO-aandrijving prioriteit heeft. De MLT-9045-32R (32 ± 3 Ω, 4,5–6,5V) richt zich op 5V auto-accessoirebussen en industriële PLC-uitgangen waarbij een hogere railspanning de stroomgeïnduceerde EMI en geleiderverliezen vermindert. De MLT-9045F-16R introduceert een magnetische verbetering met een koperen ring: een geleidende kortsluitring geïntegreerd in het magnetische circuit die wervelstroomverliezen in het poolstuk onderdrukt, waardoor de effectieve magnetische fluxdichtheid in de luchtspleet toeneemt zonder de spoelwindingen of weerstand te vergroten.
De F-16R-variant biedt een verbeterde akoestische output vergeleken met de standaard 16R bij gelijkwaardige spannings- en stroomwaarden, dankzij de verbeterde efficiëntie van het magnetische circuit. Voor toepassingen waarbij elke decibel ertoe doet – zoals noodevacuatiesystemen, het vermijden van botsingen met zware machines of maritieme veiligheidswaarschuwingen – biedt de F-16R een upgradepad zonder de spanningsarchitectuur of PCB-indeling te herzien.
De massa van 0,8 g zorgt voor mechanische stabiliteit onder trillings- en schokomstandigheden. Deze stabiliteit is van cruciaal belang bij mijnbouwapparatuur, landbouwoogstmachines en chassis van bedrijfsvoertuigen, waar aanhoudende trillingen de uitgangsconsistentie bij lichtere transducers zouden verslechteren. De ronde voetafdruk vereenvoudigt de akoestische modellering van de behuizing in vergelijking met vierkante alternatieven, met voorspelbare radiale geluidsstralingspatronen die het ontwerp van het rooster en de poort vergemakkelijken. Vraag monsters van alle drie de varianten aan om de spanningscompatibiliteit en de voordelen van magnetische verbetering in uw beoogde akoestische omgeving te evalueren.
MEIDI past uniforme betrouwbaarheidsprotocollen toe voor alle productie van de MLT-serie. Alle MLT-9045-varianten ondergaan een identieke spanningsverificatie:
Screening van de klimatologische duurzaamheid — 48 uur opslag bij hoge temperatuur bij +80 ± 2 °C, 48 uur opslag bij lage temperatuur bij -30 ± 2 °C en thermische schok van 5 cycli (-30 °C ↔ +80 °C, verblijftijd van 30 minuten per uiterste temperatuur)
Mechanische spanningsvalidatie — sinusoïdale trillingen (10-55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Verificatie van de vochtigheidsbestendigheid — 48 uur blootstelling aan 50 ± 5 °C / 90–95% RH, gevolgd door 2 uur herstel van de omgevingstemperatuur en volledige elektrische karakterisering
Soldering integrity confirmation — solder heat resistance at 250 ± 5 °C for 10 ± 0.5 seconds (2.0 mm body-to-solder clearance), plus full reflow profile compliance
Deze tests worden uitgevoerd in MEIDI’s eigen betrouwbaarheidslaboratorium, dat de ontwikkeling en validatie ondersteunt van alle akoestische componenten die sinds 2011 zijn geproduceerd. De fabriek in Jiangsu, China, opereert onder een ISO 9001-gecertificeerd kwaliteitssysteem en integreert interne LCP-vormgeving, geautomatiseerde spoelwikkeling en SMD-assemblagelijnen. Deze verticale integratie maakt nauwkeurige controle over de gehele productieketen mogelijk, van de inspectie van grondstoffen tot de uiteindelijke akoestische tests.
Resultaten van voorbeeldbatchtests tonen een uitzonderlijke consistentie aan in alle configuraties:
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentie (Hz) | Impedantie (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3-71,2 | 2700 (alle monsters) | 15,2–16,9 |
| MLT-9045-32R | 97,5-99,7 | 61,7-64,8 | 2700 (alle monsters) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3-71,2 | 2700 (alle monsters) | 15,2–16,9 |
Alle parameters strak geclusterd binnen specificatievensters. Individuele batchtestrapporten zijn op aanvraag verkrijgbaar.
Zware industriële alarmsystemen – waarschuwingen voor noodstops, kraanbewegingen en persoverbelasting in staalfabrieken, gieterijen en smederijen waar het omgevingsgeluid hoger is dan 90 dB en laagfrequente penetratie van cruciaal belang is
Cabine en chassis van bedrijfsvoertuigen: veiligheidsgordelwaarschuwingen, deur-op-een-waarschuwingen en omgekeerde nabijheidstonen in zware vrachtwagens, bussen en bouwmachines met 24V-naar-5V-gereguleerde subsystemen
Mijnbouw- en tunnelbouwactiviteiten – gasdetectie, ventilatiestoringen en evacuatiealarmen in besloten ondergrondse ruimtes met hoge nagalm en machine-interferentie
Maritieme dek- en machinekamerapparatuur - lierbediening, lenspomp en brandbluswaarschuwingen in maritieme omgevingen met hoge vochtigheid en hoge trillingen
Landbouwverwerkingsmachines - waarschuwingen voor graandrogers, siloniveau en blokkering van de oogstmachine in stoffige buitenomstandigheden met aanzienlijk achtergrondgeluid
Omroepinstallatie en nooduitzending – back-up van hoorbare meldingen in PA-systemen, schoolintercoms en evacuatienetwerken van gebouwen die een betrouwbare toonconsistentie vereisen
1. Wat is het verschil tussen de MLT-9045-16R en de MLT-9045F-16R?
Beide hebben identieke elektrische parameters (16 ± 3 Ω, 2,5--4,5V, ≤100 mA) en mechanische afmetingen (9,0 x 4,5 mm). De F-16R bevat een koperen kortsluitring in het magnetische circuit voor een betere akoestische output bij gelijkwaardig aandrijfvermogen. De F-16R wordt aanbevolen voor toepassingen waarbij maximale akoestische output van cruciaal belang is en de bescheiden kostenpremie gerechtvaardigd wordt door prestatie-eisen.
2. Hoe verhoudt de 4,5 mm MLT-9045 zich tot de 4,0 mm MLT-8540 en 2,5 mm MLT-9025?
De hoogte van 4,5 mm van de MLT-9045 zorgt voor een groter intern resonantievolume vergeleken met alternatieven met een lager profiel in de serie met dezelfde diameter, en ondersteunt laagfrequente efficiëntie en akoestische output bij 2700 Hz. Het compromis is de z-asspeling: het profiel van 4,5 mm vereist meer verticale ruimte dan slankere alternatieven. Selecteer de MLT-9025 voor ultraslanke behuizingen, de MLT-8540 voor evenwichtige speling en de MLT-9045 voor maximale akoestische prestaties waarbij de hoogte niet beperkt is.
3. Welk aandrijfcircuit wordt voor elke variant aanbevolen?

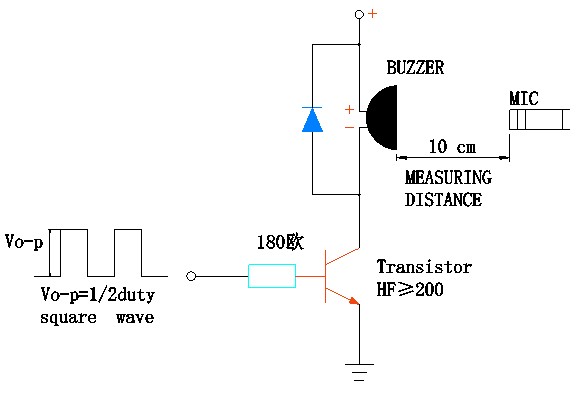

De 16R en F-16R verbruiken bij 3,6 V ≤100 mA en kunnen rechtstreeks worden aangestuurd vanaf geschikte MCU GPIO-pinnen (controleer de pinstroomsterkte ≥100 mA) of via een eenvoudige NPN-transistorschakelaar met een basisweerstand van 180 Ω. De 32R bij 5V verbruikt ≤80 mA, maar vereist een drivertrap van 3,3V-logica; vanuit 5V-logica zorgt een basisweerstand van 330 Ω met een transistor voor algemeen gebruik (HF ≥ 200) voor voldoende aandrijving. Een terugslagdiode over de spoel is bij alle varianten verplicht ter bescherming tegen inductieve terugslag.
4. Kan de MLT-9045 magnetische zoemers met doorlopende gaten in bestaande ontwerpen vervangen?
Ja, met revisie van de PCB-lay-out van doorgaand gat naar SMD-pads. De ronde voetafdruk van 9,0 mm neemt minder bordoppervlak in beslag dan typische 12 mm zoemers met doorlopende gaten, terwijl geboorde gaten en handmatig inbrengen worden geëlimineerd. De akoestische output (≥85 dB, waarbij empirische gegevens 97-99 dB laten zien) overschrijdt aanzienlijk veel equivalenten van 12 mm door gaten. De belangrijkste ontwerpoverweging is de migratie van aandrijfcircuits: through-hole zoemers werken vaak op 12 V met interne oscillatoren, terwijl de MLT-9045 externe 2,7 kHz-excitatie vereist bij 3,6 V of 5 V. Een microcontroller PWM-uitgang of eenvoudige oscillator vervangt de zelfoscillerende aandrijving.
5. Zijn aangepaste magnetische verbeteringen of impedantiewaarden beschikbaar voor OEM-programma's?
Ja. MEIDI ondersteunt OEM/ODM-aanpassingen, waaronder alternatieve koperringgeometrieën voor specifieke frequentieafstemming, tussenliggende impedantiewaarden (20–24 Ω voor split-voltage-architecturen), gemodificeerde resonantiefrequenties (bereik van 2,0–3,5 kHz), alternatieve behuizingskleuren voor visuele identificatie en op maat gemaakte tape-and-reel-verpakkingen. Er gelden minimale bestelhoeveelheden en levertijden. Neem contact op met ons verkoopteam om specifieke vereisten te bespreken en vraag een offerte aan voor aangepaste configuraties.
Neem contact op met MEIDI voor concurrerende offertes, gratis technische voorbeelden van alle drie de MLT-9045-varianten en speciale OEM/ODM-ondersteuning. Ons applicatieteam kan helpen bij de evaluatie van magnetische circuits met koperen ringen, optimalisatie van 3,3V/5V aandrijfcircuits en akoestische integratie voor behuizingsprofielen voor zware industriële toepassingen en voertuigen.
