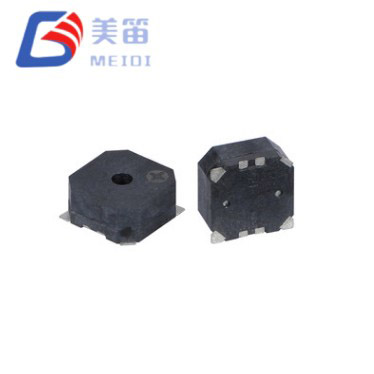

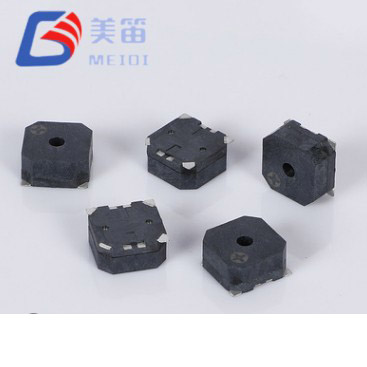

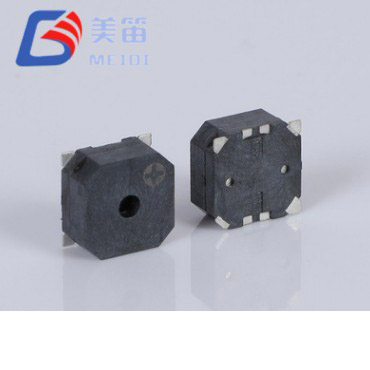

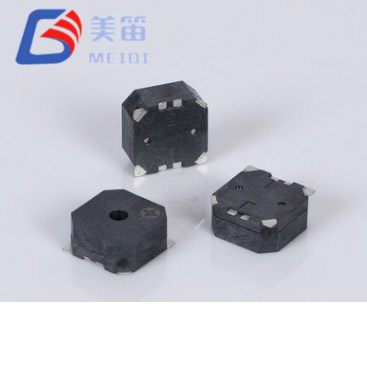

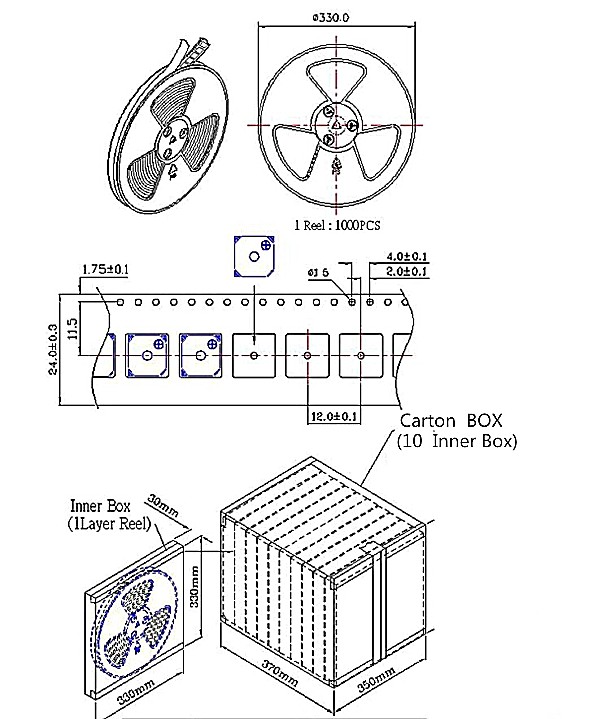

De 8,5*8,5*3 mm SMD magnetische passieve zoemer biedt een praktische oplossing voor ontwerpen die een elektromagnetische zoemer voor opbouwmontage vereisen met de flexibiliteit om verschillende voedingsrails op één PCB-voetafdruk te huisvesten. Twee impedantievarianten delen hetzelfde 8,5×8,5×3,0mm-pakket: de 16Ω-versie dekt systemen van 2,5V tot 4,5V, terwijl de 32Ω-versie is geoptimaliseerd voor werking van 4,5V tot 6,5V. Omdat beide identieke mechanische afmetingen hebben, kunnen ingenieurs spannings- en stroomafwegingen evalueren tijdens het prototypen zonder zich te hoeven binden aan afzonderlijke bordindelingen of behuizingsontwerpen.
Als passieve transducers hebben de MLT‑8530H‑16R en MLT‑8530H‑32R een extern blokgolf- of PWM-signaal nodig om geluid te genereren. Deze aanpak geeft de volledige controle over frequentie, duur en modulatiepatronen in handen van het firmwareteam, waardoor het mogelijk wordt om onderscheidende waarschuwingssequenties te creëren zonder de hardware te hoeven veranderen. De resonantiefrequentie is ingesteld op 2700 ± 300 Hz, en beide varianten garanderen een minimaal geluidsdrukniveau van 85 dB op 10 cm onder hun respectieve nominale spanning.
De zwarte LCP-behuizing is compatibel met standaard loodvrij reflow-solderen, en de profielhoogte van 3,0 mm maakt plaatsing mogelijk in assemblages waar de verticale ruimte beperkt is, maar de akoestische prestaties niet kunnen worden opgeofferd. De volgende paragrafen beschrijven de elektrische kenmerken, aandrijfaanbevelingen, betrouwbaarheidsverificatie en selectierichtlijnen voor het integreren van deze serie in industriële, beveiligings-, gebouwautomatiserings- en draagbare apparatuur.
Twee spoelweerstanden uit één mechanisch ontwerp: 16Ω voor toepassingen met lagere spanning en 32Ω voor standaard 5V-rails.
Externe schijf vereist. De passieve elektromagnetische structuur verwacht een AC-golfvorm, doorgaans een blokgolf van 2700 Hz, die de vrijheid biedt om aangepaste toonpatronen, variabele duur en waarschuwingen met meerdere tonen volledig via software te implementeren.

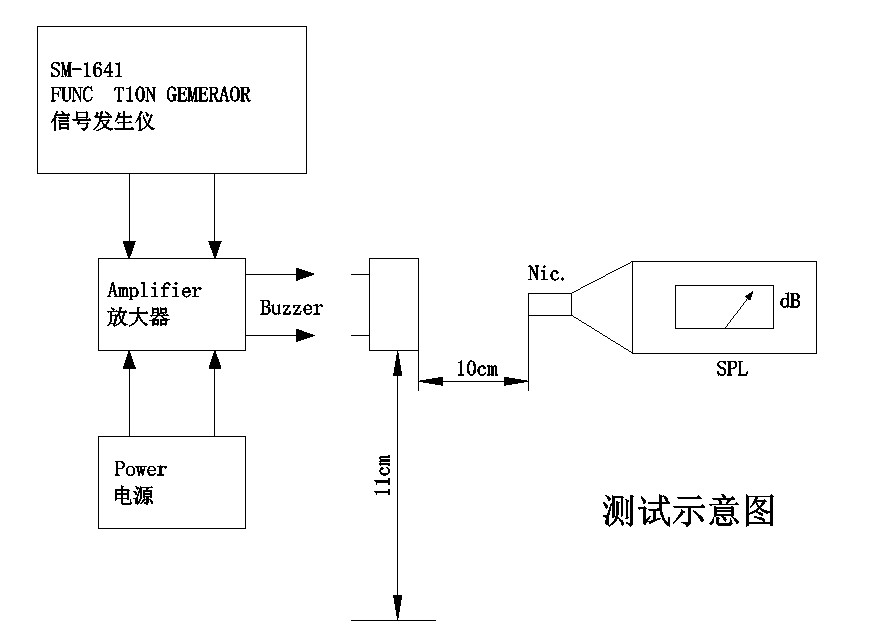

Gegarandeerde geluidsopbrengst van minimaal 85 dB op 10 cm afstand, gemeten bij de nominale spanning voor elke variant.
Resonantiefrequentie 2700 ± 300 Hz, waarbij batchmonstergegevens een strak 2700 Hz-centrum over meerdere eenheden bevestigen.

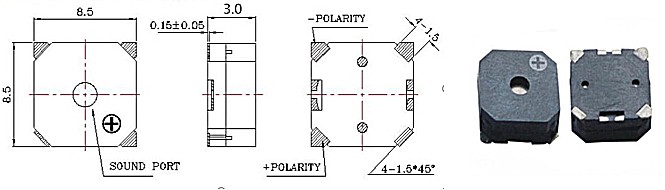

Compacte voetafdruk van 8,5 x 8,5 mm en een hoogte van 3,0 mm, ontworpen voor dichte SMT-assemblages waarbij het bordoppervlak en de vrije ruimte beide beperkt zijn.
Bedrijfstemperatuurbereik van −30°C tot +70°C, geschikt voor koude startomstandigheden en buitenbehuizingen.
Zwarte LCP-behuizing, compatibel met reflow-solderen tot 255 ± 5 °C, evenals golf- en handmatige processen.
| Parameter | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Nominale spanning | 3,6 V (Vo‑p) | 5 V (Vo‑p) |
| Bedrijfsspanning | 2,5 – 4,5 V (Vo‑p) | 4,5 – 6,5 V (Vo‑p) |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 100 mA | ≤ 80mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spoel weerstand | 16 ± 3Ω | 32 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Afmetingen (L × B × H) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Gewicht | 0,5 gr | 0,5 gr |
| Behuizingsmateriaal | Zwart LCP | Zwart LCP |
Een enkel PCB-landpatroon biedt plaats aan zowel de 16Ω- als de 32Ω-onderdelen, waardoor platformontwerpen mogelijk zijn die kunnen worden gevuld volgens de doelsysteemspanning zonder wijzigingen in de lay-out.
De passieve aandrijfarchitectuur is gebaseerd op een extern gegenereerde blokgolf, waardoor de microcontroller de toonfrequentie, herhalingsfrequentie en patroon kan definiëren. Er is geen interne oscillator die het akoestische gedrag beperkt.

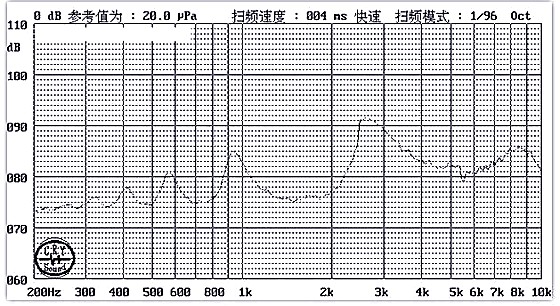

Het akoestische vermogen is voor beide varianten gespecificeerd op minimaal 85 dB, met een resonantiefrequentie van 2700 Hz en een tolerantie van ±300 Hz.
Het stroomverbruik is geschat op ≤100mA voor de 16Ω-versie bij 3,6V en ≤80mA voor de 32Ω-versie bij 5V, wat duidelijke cijfers oplevert voor de afmetingen van de voeding.
Door de hoogte van 3,0 mm blijft de component binnen de z-envelop van veel multiboard-systemen, terwijl de vierkante voetafdruk van 8,5 mm aangrenzende routeringskanalen behoudt.
Er is een continue werking gespecificeerd vanaf -30°C, een ondergrens die het bruikbare bereik vergroot tot voorbij wat veel commerciële zoemers bieden.
Het zwarte LCP-pakket is bestand tegen reflow-, golf- en handsoldeerprofielen, waardoor fabrikanten flexibiliteit hebben bij de montagevolgorde.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische SMD passieve zoemer | — |
| Nominale spanning | 3,6 V (Vo‑p) | Nominaal |
| Bedrijfsspanning | 2,5 – 4,5 V (Vo‑p) | Continu |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3,6V, 10cm |
| Bedrijfsstroom | ≤ 100 mA | Bij 3,6V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 16 ± 3Ω | Bij 25 °C, gelijkstroom |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -40 °C ~ +85 °C | Niet operationeel |
| Afmetingen (L × B × H) | 8,5 × 8,5 × 3,0 mm | Alleen lichaam |
| Gewicht | 0,5 gr | Typisch |
| Behuizingsmateriaal | Zwart LCP | Reflow-compatibel |
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische SMD passieve zoemer | — |
| Nominale spanning | 5 V (Vo‑p) | Nominaal |
| Bedrijfsspanning | 4,5 – 6,5 V (Vo‑p) | Continu |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5V, 10cm |
| Bedrijfsstroom | ≤ 80mA | Bij 5V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 32 ± 3Ω | Bij 25 °C, gelijkstroom |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -40 °C ~ +85 °C | Niet operationeel |
| Afmetingen (L × B × H) | 8,5 × 8,5 × 3,0 mm | Alleen lichaam |
| Gewicht | 0,5 gr | Typisch |
| Behuizingsmateriaal | Zwart LCP | Reflow-compatibel |
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentie (Hz) | Impedantiebereik (Ω) |
| MLT‑8530H‑16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15,4 – 16,5 |
| MLT‑8530H‑32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
De gemeten waarden geven de typische spreiding binnen een productiebatch weer. Gegarandeerde limieten staan vermeld in de afzonderlijke specificatietabellen hierboven. Neem contact op met MEIDI voor volledige batchtestrapporten en procescapaciteitsgegevens.

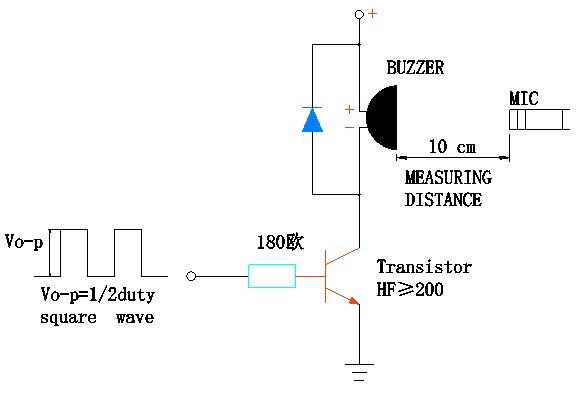

| Variant | Aanbevolen stuurprogramma | Typische configuratie | Opmerkingen |
| MLT‑8530H‑16R | Transistorbuffer | NPN-transistor of MOSFET op logisch niveau met basis-/poortweerstand | Directe GPIO-aandrijving is niet haalbaar vanwege de huidige vereisten; een schakelelement is noodzakelijk. |
| MLT‑8530H‑16R | Open-collector-stuurprogramma | NPN met pull-up voor levering | Standaardconfiguratie; selecteer basisweerstand volgens het transistorgegevensblad. |
| MLT‑8530H‑32R | Transistorbuffer | NPN-transistor of MOSFET op logisch niveau met basis-/poortweerstand | Vereist; GPIO-pinnen kunnen de belastingsstroom niet rechtstreeks leveren. |
| MLT‑8530H‑32R | Speciale zoemer-driver-IC | Blokgolfuitgang, geschikt voor 5 V | Zorg ervoor dat de uitgangsfrequentie is afgestemd op 2700 Hz voor maximale geluidsdruk. |
| Beide varianten | Audio-versterker | Sinus- of blokgolf, uitgangsimpedantie afgestemd op spoelweerstand | Handig wanneer volumeregeling of zuiverheid van de golfvorm vereist is. |
Een blokgolf van 2700 Hz met een inschakelduur van 50%, bij de nominale piek-tot-piekspanning, levert de gespecificeerde akoestische prestaties. Het aansturen van de zoemer op frequenties weg van resonantie zal het geluidsniveau verminderen en de reactieve belasting verhogen.
De onderstaande toepassingsopmerkingen zijn gebaseerd op de elektrische en omgevingsspecificaties van de 8,5*8,5*3 mm SMD magnetische passieve zoemer. Het zijn geen ontwerpgaranties; verifieer de prestaties aan de hand van uw specifieke vereisten en toepasselijke normen.
Industriële automatiseringspanelen: foutalarmen en processtatusindicatoren in PLC- en motoraandrijfsystemen profiteren van de dubbele impedantie-optie, die wordt uitgelijnd met zowel 3,3 V- als 5 V-besturingslogica zonder kaartwijzigingen.
Beveiliging en toegangscontrole: inbraakpanelen en kaartlezers kunnen onderscheidende PWM-gestuurde waarschuwingsritmes genereren, waardoor operators onderscheid kunnen maken tussen verschillende gebeurtenissen.
Gebouw- en huisautomatisering: gatewayhubs, rookmelderverbindingen en thermostaatbevestigingen zijn afhankelijk van het vermogen van de zoemer om door software gedefinieerde meldingspatronen te produceren.
Instrumenten op batterijen: de 16Ω-variant is geschikt voor 3,3V Li-ion-systemen, terwijl de 32Ω-variant is geoptimaliseerd voor 5V-geregelde voedingen, waardoor een breed scala aan draagbare apparatuur wordt gedekt.
Telecommunicatie-infrastructuur: alarmsignalen voor inbraak in kasten en stroomstoringen op buiten- of onverwarmde locaties profiteren van de onderste bedrijfslimiet van -30°C.
Buiten- en thermisch blootgestelde behuizingen: apparatuur die wordt blootgesteld aan grote temperatuurschommelingen kan afhankelijk zijn van het gespecificeerde bedrijfsbereik van −30°C tot +70°C voor consistente alarmgeneratie.
| Ontwerpvereiste | Voordeel van de MLT‑8530H-serie |
| Platformspanning moet nog worden bevestigd | De gemeenschappelijke footprint maakt een late swap tussen 16Ω en 32Ω mogelijk, waarbij de PCB-indeling behouden blijft. |
| Afweging tussen spanningsruimte en stroomverbruik | De 16Ω-versie werkt op lagere spanningen, terwijl de 32Ω-versie het stroomverbruik op 5V-rails vermindert. |
| Behoefte aan aanpasbare waarschuwingspatronen | Het passieve ontwerp geeft volledige controle over de toonfrequentie, aan-uit-timing en modulatie naar de microcontroller. |
| Strak PCB-vastgoed | 8,5 mm vierkante behuizing en 3,0 mm hoogte passen in dichte SMT-indelingen. |
| Inzet in koud klimaat | −30°C bedrijfsvloer is gedocumenteerd in de specificatie. |
| Gemengde soldeerprocessen | Reflow, golf en handmatig solderen vallen allemaal onder de productspecificatie. |
De 8,5*8,5*3 mm SMD magnetische passieve zoemer neemt een positie in tussen de kleinste SMD-zoemers en grotere typen met doorgaand gat. De hoogte van 3,0 mm biedt voldoende intern volume voor een robuuste akoestische output, terwijl de gedeelde voetafdruk over twee impedantiewaarden ontwerpteams de vrijheid geeft om de elektrische interface laat in de ontwikkelingscyclus te optimaliseren. De resonantiefrequentie van 2700 Hz, lager dan de meer gebruikelijke 4 kHz, kan ook de voorkeur hebben in akoestische omgevingen waar een iets diepere toon een betere onderscheiding biedt.
Voor beide impedantievarianten zijn evaluatiemonsters beschikbaar, zodat u de geluidsdruk, het stroomverbruik en de aandrijfcompatibiliteit op uw eigen bord kunt bevestigen.
MEIDI Intelligent Technology produceert sinds 2011 elektromagnetische en piëzo-elektrische akoestische componenten. De verticaal geïntegreerde fabriek van het bedrijf in Jiangsu, China, combineert in-house LCP-gieten, geautomatiseerde spoelwikkeling, SMD-assemblage en 100% akoestische tests. ISO 9001-certificering en een speciaal betrouwbaarheidslaboratorium vormen het raamwerk voor consistente kwaliteit bij productie van grote volumes. Klanten in de automobiel-, industriële, beveiligings- en consumentenelektronicasector vertrouwen op de technische ondersteuning en tijdige levering van MEIDI.
De MLT‑8530H-serie wordt vervaardigd onder hetzelfde kwaliteitssysteem. Elke batch wordt onderworpen aan een betrouwbaarheidscontroleprogramma dat de productspecificatie volgt. Het screenen op omgevingsstress bestaat uit 48 uur bij +80 ± 2 °C, 48 uur bij −30 ± 2 °C en vijf cycli van thermische schokken tussen deze uitersten, met een verblijfsduur van 30 minuten bij elke temperatuur. De mechanische robuustheid wordt bevestigd door trillingstests van 10 Hz tot 55 Hz bij een amplitude van 1,0 mm op alle drie de assen, gevolgd door drie vrije valvallen van 75 cm op een hardhouten oppervlak van 10 mm.
De vochtbestendigheid wordt geëvalueerd door monsters gedurende 48 uur bloot te stellen aan 50 ± 5 °C bij een relatieve vochtigheid van 90–95%, met een herstel van 2 uur vóór de meting. De soldeerintegriteit wordt gevalideerd door een soldeerwarmtetest van 10 seconden bij 250 ± 5 °C (componentlichaam 2,0 mm van het soldeerpunt) en door volledige reflow-profilering. Alle testomstandigheden, acceptatiecriteria en batchdocumentatie zijn beschikbaar voor klantbeoordeling. Voor projecten die een uitgebreide kwalificatie vereisen, zoals die waarvoor normen voor auto's of medische apparatuur gelden, kan het kwaliteitsteam van MEIDI aanvullende screeningprotocollen bespreken.
1. Hoe kies ik tussen de MLT‑8530H‑16R en de MLT‑8530H‑32R?
De keuze hangt af van uw beschikbare aandrijfspanning en hoeveel stroom uw voeding kan leveren. Het 16Ω-gedeelte werkt van 2,5 V tot 4,5 V en past uitstekend bij 3,3 V-logica of eencellige Li-ion-ontwerpen. Het 32Ω-gedeelte werkt van 4,5 V tot 6,5 V, komt overeen met standaard 5V-rails en trekt minder stroom voor dezelfde akoestische output. Omdat beide hetzelfde landpatroon delen, kunt u de ene variant evalueren en later naar de andere overstappen zonder de printplaat te wijzigen.
2. Welk aandrijfcircuit moet ik voor elke variant gebruiken?
Beide typen vereisen een externe blokgolf bij 2700 Hz en de nominale spanning. Een transistorbuffer of MOSFET op logisch niveau is nodig omdat de spoelstroom (≤100mA voor de 16Ω, ≤80mA voor de 32Ω) de capaciteit van de meeste GPIO-pinnen van een microcontroller overschrijdt. Een eenvoudige NPN-transistor met een basisweerstand is de meest gebruikelijke oplossing. Er kunnen ook speciale zoemerdriver-IC's worden gebruikt; Zorg ervoor dat de uitgangsfrequentie is ingesteld op 2700 Hz om het resonantiepunt te bereiken.
3. Kan ik de MLT‑8530H‑16R gebruiken op een voeding van 5 V, of de 32Ω-versie op 3,3 V?
Als u de 16Ω-variant boven 4,5V gebruikt, bestaat het risico dat de spoel oververhit raakt. De 32Ω-variant onder 4,5 V produceert een verminderde geluidsuitvoer die onder het gespecificeerde minimum van 85 dB kan vallen. Als uw systeemspanning vast is en niet overeenkomt met het natuurlijke bereik van een van beide onderdelen, kan MEIDI alternatieve modellen voorstellen of een serieweerstand met kleine waarde voor de 16Ω-versie bespreken, hoewel dit de geluidsdruk zal verlagen.
4. Wat is de betekenis van de 2700 Hz-frequentie vergeleken met 4000 Hz-zoemers?
De middenfrequentie van 2700 Hz is lager dan de 4 kHz die typisch is voor veel compacte SMD-zoemers. Beide bevinden zich binnen de band waar het menselijk gehoor gevoelig is, maar de lagere toonhoogte kan als minder schel worden ervaren en kan zich in een afgesloten ruimte anders gedragen. De beste keuze hangt af van het omgevingsgeluidsspectrum en het type waarschuwingsdifferentiatie dat uw product nodig heeft. Prototypetesten met beide frequentiebereiken worden aanbevolen als de toonkwaliteit van cruciaal belang is.
5. Wat vertellen de voorbeeldmetingstabellen mij?
De voorbeeldgegevens van 10 eenheden tonen de typische prestatiespreiding voor geluidsdruk, stroom, frequentie en impedantie. Deze cijfers zijn alleen informatief en vervangen niet de gegarandeerde limieten: ≥85dB, 2700±300Hz en spoelweerstand binnen ±3Ω van de nominale waarde. Productiebatchrapporten waarin deze parameters voor elke zending worden gedocumenteerd, zijn op aanvraag beschikbaar.
